CCD工业摄像机相关技术特性

2016-07-21技术资料

CCD是目前机器视觉Zui为常用的图像传感器,它集光电转换及电荷存贮、电荷转移、信号读取于一体,是典型的固体成像器件。CCD的突出特点是以电荷作为信号,而不同于其它器件是以电流或者电压为信号。这类成像器件通过光电转换形成电荷包,而后在驱动脉冲的作用下转移、放大输出图像信号。

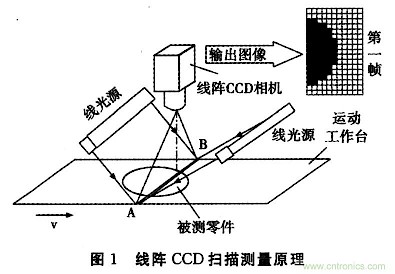

CCD相机 的图像结果

CCD工业摄像机作为机器视觉视觉系统的核心组件,在行业应用中有着不可替代的性能优势。今天,带您走进CCD工业摄像机,对于您所关注的相关知识要点做以汇总,为您答疑解惑。

一、CCD工业摄像机的工作方式:

被摄物体的图像经过镜头聚焦至CCD芯片上,CCD根据光的强弱积累相应比例的电荷,各个像素积累的电荷在视频时序的控制下,逐点外移,经滤波、放大处理后,形成视频信号输出。视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

二、CCD工业摄像机分辨率的选择:

评估摄像机分辨率的指标是水平分辨率,其单位为线对,即成像后可以分辨的黑白线对的数目。常用的黑白摄像机的分辨率一般为380-600,彩色为380-480,其数值越大成像越清晰。一般的监视场合,用400线左右的黑白摄像机就可以满足要求。而对于医疗、图像处理等特殊场合,用600线的摄像机能得到更清晰的图像。

三、CCD工业摄像机成像灵敏度:

通常用Zui低环境照度要求来表明摄像机灵敏度,黑白摄像机的灵敏度大约是0.02-0.5Lux,彩色摄像机多在1Lux以上。0.1Lux的摄像机用于普通的监视场合;在夜间使用或环境光线较弱时,推荐使用0.02Lux的摄像机。与近红外灯配合使用时,也必须使用低照度的摄像机。

另外摄像的灵敏度还与镜头有关,0.97Lux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.参考环境照度:夏日阳光下100000Lux阴天室外10000Lux 电视台演播室 1000Lux 距60W台灯60cm桌面300Lux室内日光灯100Lux黄昏室内 10Lux 20cm处烛光10-15Lux夜间路灯 0.1Lux。

四、CCD工业摄像机外同步与外触发:

外同步是指不同的视频设备之间用同一同步信号来保证视频信号的同步,它可保证不同的设备输出的视频信号具有相同的帧、行的起止时间。为了实现外同步,需要给摄像机输入一个复合同步信号(C-sync)或复合视频信号。外同步并不能保证用户从指定时刻得到完整的连续的一帧图像,要实现这种功能,必须使用一些特殊的具有外触发功能的摄像机。

五、CCD工业摄像机光谱响应特性:

CCD器件由硅材料制成,对近红外比较敏感,光谱响应可延伸至1.0um左右。夜间隐蔽监视时,可以用近红外灯照明,人眼看不清环境情况,在监视器上却可以清晰成像。由于CCD传感器表面有一层吸收紫外的透明电极,所以CCD对紫外不敏感。彩色摄像机的成像单元上有红、绿、兰三色滤光条,所以彩色摄像机对红外、紫外均不敏感。
