金相显微镜的使用方法和注意事项

2016-04-06技术资料

一、   金相显微镜的功能
1、金相显微镜一般适用于厂矿企业、高等院校及科研等机构作材料的表面组织结构观察和机械状态检测之用。也是金相、岩相、矿相、晶体等方面的实验与分析的首选。
2、金相显微镜可以用来分析含碳量对铁碳合金显微组织的影响,从而加深理解成分、组织与性能之间的相互关系。
3、使用金相显微镜可以了解铸铁和部份有色金属的显微组织。进行金相分析,对材料进行评比级别,以及对金属含量进行预估。可以通过金相分析系统对比国家标准图,看是否符合国家材料标准。

二、使用金相显微镜进行实验:
1、我们可以通过金相显微镜软件根据铁碳合金相图分析各类成分合金的组织形成过程,并通过对铁碳合金平衡组织的观察和分析,熟悉钢和铸铁的金相组织和形态特征,以进一步建立成分与组织之间相互关系的概念。
2、在金相显微镜下对各种试样进行观察和分析,并确定其所属类型。
3、对碳钢(纯铁、20#钢、45#钢、T8钢、T10钢、T12钢、以及各种钢)平衡状态下的组织进行观察,分析含碳量不同时的组织变化、并初步绘制出其显微组织图像。
4、观察铸铁(灰口铁、可锻铸铁、球墨铸铁)显微组织中石墨的典型形状、和含量,然后进行标准图的对比。
5、观察了解有色金属(铝ZL102、黄铜H70)的显微组织及其各种金属分布和含量。

三、金相显微镜的使用和注意事项:

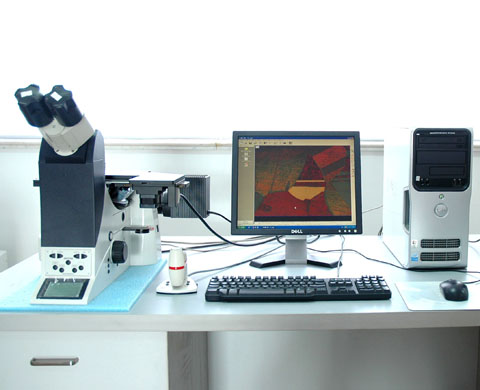

1、金相显微镜一般由光学系统、照明系统和机械系统三大部分组成。金相显微镜的光学系统由灯泡(光源)发出的光线经聚光透镜组及反光镜聚集到孔径光阑,再经过聚光镜聚集到物镜的后焦面,Zui后通过物镜平行照射到试样的表面。从试样反射回来的光线复经物镜组和辅助透镜,由半反射镜转向,经过辅助透镜以及棱镜造成一个被观察物体的倒立的放大实象,该象再经过目镜的放大,就成为在目镜的视场中能看到的放大映象。如果连接摄像头到电脑,经过辅助透镜以及棱镜造成一个被观察物体的倒立的放大实象也会被投影到摄像头成像模块上,然后经过摄像头被时时映射到电脑显示器上。我们可以通过电脑里的金相软件对该处理图片进行一系列的测量、对比实验。
2、金相显微镜的注意事项:
  1)操作时必须特别谨慎,不能有任何剧烈的动作。不允许自行拆卸光学系统。
  2)严禁用手指直接接触显微镜镜头的玻璃部分和试样磨面。若镜头上落有灰尘,会影响显微镜的清晰度与分辨率。此时,应先用洗耳球吹去灰尘和砂粒,再用镜头纸或毛刷轻轻擦拭,以免直接擦试时划花镜头玻璃,影响使用效果。
  3)切勿将显微镜的灯泡(6~8V)插头直接插在220V的电源插座上,应当插在变压器上,否则会立即烧坏灯泡。观察结束后应及时关闭电源。
  4)在旋转粗调(或微调)手轮时动作要慢,碰到某种阻碍时应立即停止操作,不得用力强行转动,否则会损坏机件。

金相显微镜有不同的型号和品牌,我们要根据自己的实验对象和需求对象才能确定需要使用的不同的金相显微镜。使用方法也略微不同。
