金相显微镜金相制样流程和所用金相制样设备

2016-03-30技术资料

金相检验是研究金属及合金内部组织的重要方法之一,为了在金相显微镜下正确有效地观察到内部显微组织,就需制备能用于微观检验的样品——金相试样,也可称之为磨片
一、金相试样制样流程
金相试样制样流程分为 ;取样→镶嵌(用于小试样)→磨光→抛光→侵蚀五个步骤
二、金相试样制样所用设备
1、取样 金相切割机

切割机
2、镶嵌 金相镶嵌机(一般用于尺寸薄板、细线材、等尺寸过小试样,以便握持)

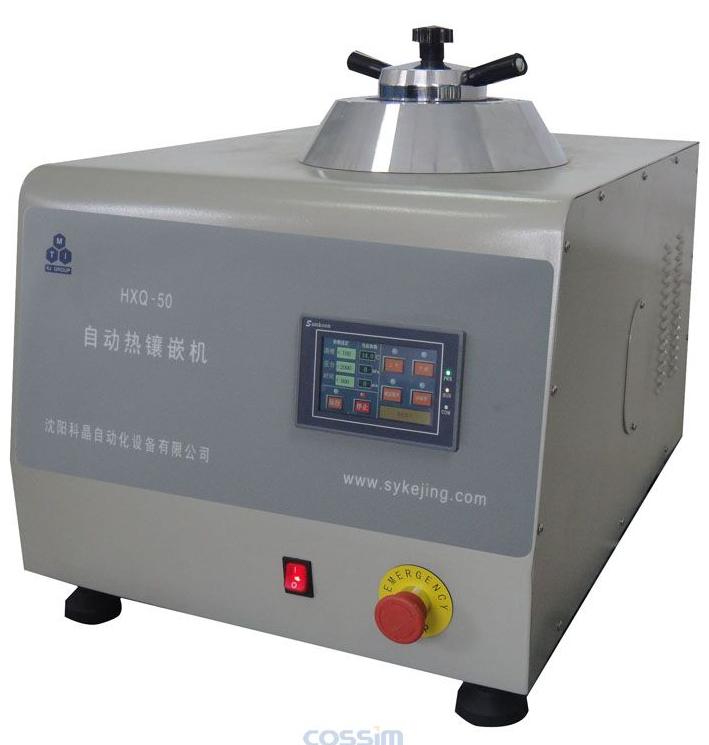

镶嵌机:
3、磨光 金相预磨机

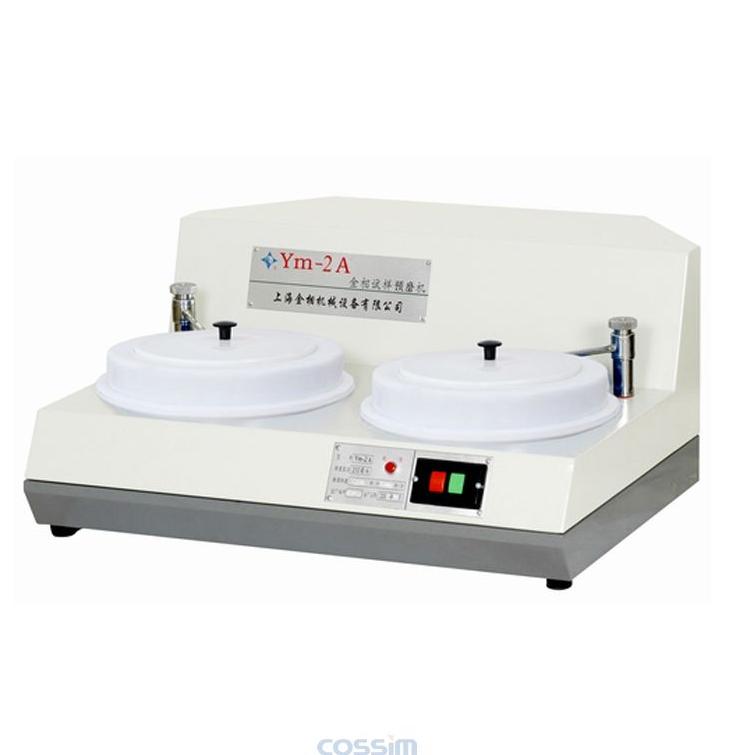

预磨机
4、抛光 金相抛光机 电解抛光仪 化学抛光法

抛光机
5、侵蚀 化学浸蚀法 电解浸蚀法(电解腐蚀仪)
三金相制样设备功能简介 :
1、金相试样切割机
金相试样切割机是金相试样制样的首道工序,其原理是采用高速旋转的薄片砂轮片来截 取试样的。金相取样必须根据检验目的选择有代表的部位,根据国标GB/13298金相显微组织检验方法中推荐试样尺寸为磨面面积小于400mm2,金相试样一般为Φ12X12mm或12mmx12mmx12mm的立方体。
2、金相试样镶嵌机
金相镶嵌机主要对薄板、细线材、等尺寸过小或者形状不规则的试样进行镶嵌,以便握持。
3、金相试样预磨机是对切割下来的试样进行表面磨光,以获得一个表面平整光滑的表面,
4、金相试样抛光机是对磨平的试样进行表面抛光以获得一个表面光亮没有磨痕的试样。
5、金相试样腐蚀 若要观察金相显微组织,必须经过适当的浸蚀把显微组织显示出来。
