- 产品概述

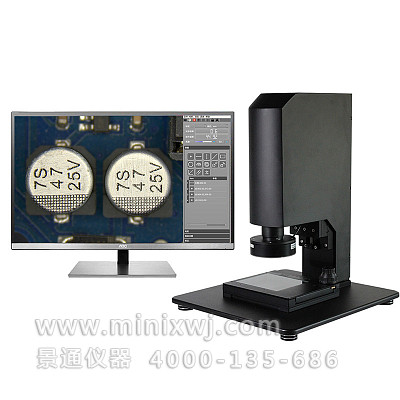

HVS-19AF合焦影像测量系统是我公司近期推出的一款高性价比的高清多功能影像仪器，该机汇集了实时景深融合、一键式自动对焦、电动变倍、免标定测量、平行光路设计等多个系统集成。景深融合可轻松将不同聚焦合面的图像融合成清晰的图像。高速电动变倍系统的重复精度可达万分之一。采用平行光路的设计，使图像实现低畸变。电机控制系统与光源系统实现高集成度。该机可用于精密机械、3C电子、五金制造、PCB检测、医疗领域、工业制造，材料研究等多个广泛领域。
- 性能特点
1、采用上下双光源照明，镜头光源一体化设计，操作方便。
2、光学变倍范围0.27-2.25倍,支持电动变倍与自动对焦，实时景深融合。
3、HDMI输出可支持1080P@60Hz或1080P@50Hz显示器,内置电机控制系统，鼠标操作，免定标校准，支持高度以及多种测量方式，U盘存储照片。
三、仪器参数
名称 | 技术参数 | |
1 | 传感器分辨率 | 800万像素(IMX226) |
2 | 传感器靶面 | 1/1.8英寸 |
3 | 光源 | 上下双光源照明系统 |
4 | 光学变倍范围 | 0.27X-2.25X |
5 | 总放大倍率 | 20-168倍（基于23.8英寸显示器） |
6 | 视场范围 | 3-25mm |
7 | Z轴行程 | 40mm |

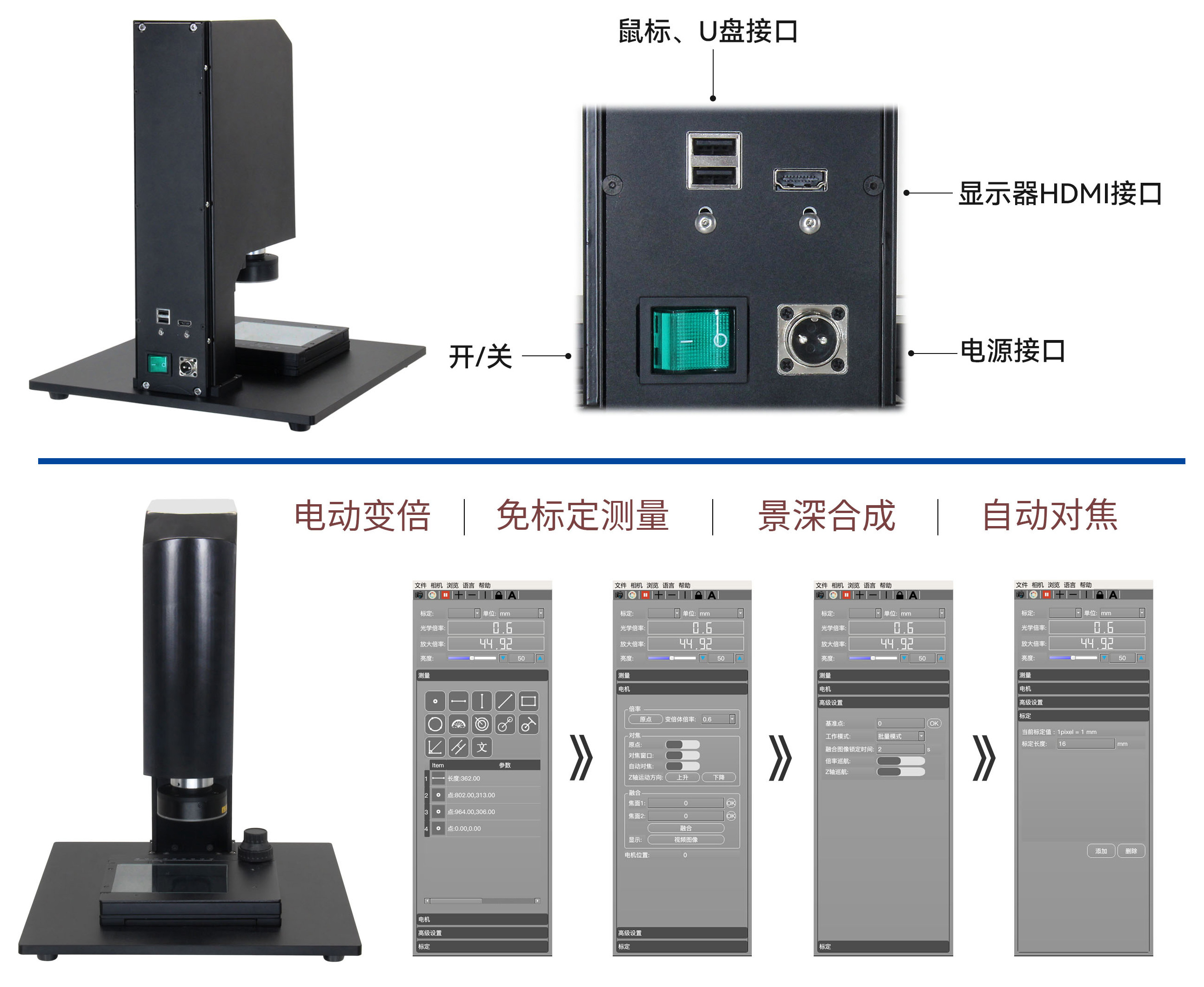

8 | 机台接口 | |
9 | 测量功能 | 支持点 线 圆 圆弧 平行线 同心圆 同心距等测量 |
10 | 机台功能 | 实时景深融合 自动对焦 电动变倍 免标定测量系统 储存照片 |
| 11 | 仪器尺寸 | 机台尺寸330*350*425mm 包装尺寸445*445*540mm |
12 | 机台重量 | 10KG |
13 | 电源 | DC24V 6A |
