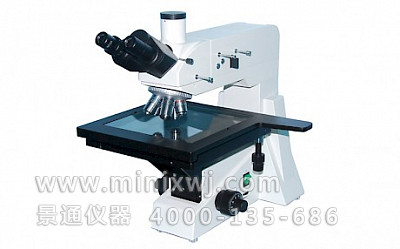

53X大型平台正置金相显微镜
53X大型平台正置金相显微镜

53X大型平台正置金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1526
产品型号
53X大型平台正置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证 53X大型平台正置金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、仪器用途介绍:

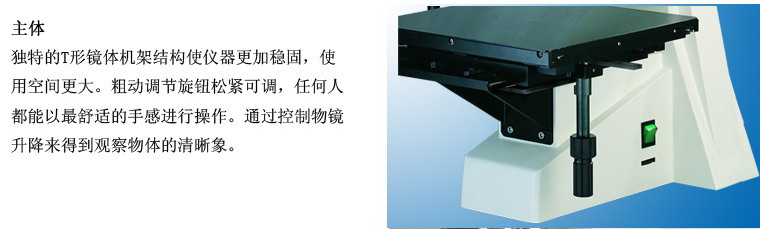

53X正置金相显微镜适用于对不透明物体的显微观察。采用柯拉照明系统,配置优良的长工作距平场消色差物镜与大视野物镜,可提供卓越的光学性能。产品主体采用“T”型防振结构设计,适用于大试样的显微观察。宽大的载物平台可慢速或快速移动试样。产品造型美观,操作方便,是金属学、精密工程学、电子学等研究的理想装备。

二、仪器性能特点:
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲ 配置大移动范围的载物台,能快速和慢速移动。
▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
▲ 6V 20W卤素灯,亮度可调。

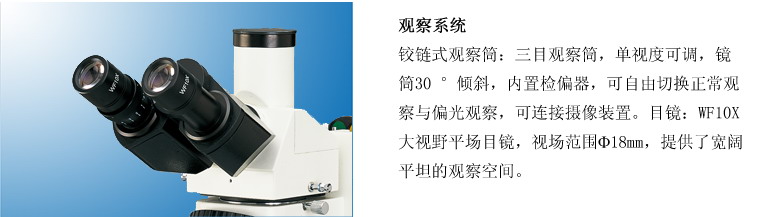

▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。

三、仪器标准配置:

型号

53X

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片) PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L20X/0.40

长距平场消色差物镜(无盖玻片)PL L40X/0.60

长距平场消色差物镜(无盖玻片)PL L80X/0.80

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

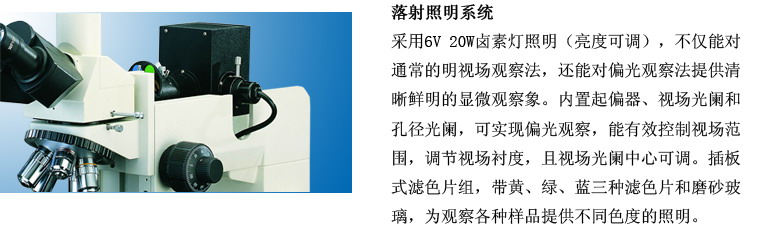

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

调焦机构

落射器升降,粗微动同轴调焦, 微动格值2μm,粗动松紧可调,带锁紧和限位装置

转换器

五孔 (外向式滚珠内定位)

载物台

三层机械移动式,尺寸: 250mmX230mm,移动范围: 154mmX154mm

四、53X正置金相显微镜细节图:


53X大型平台正置金相显微镜
53X大型平台正置金相显微镜
53X大型平台正置金相显微镜
53X大型平台正置金相显微镜
53X大型平台正置金相显微镜

五、仪器选配件:

名称

类别/技术参数

目镜

大视野 WF16X(Φ11mm)

分划 10X(Φ18mm) 格值0.1mm/格

物镜

长距平场消色差物镜(无盖玻片) PL L 50X/0.70

长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧)

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油)

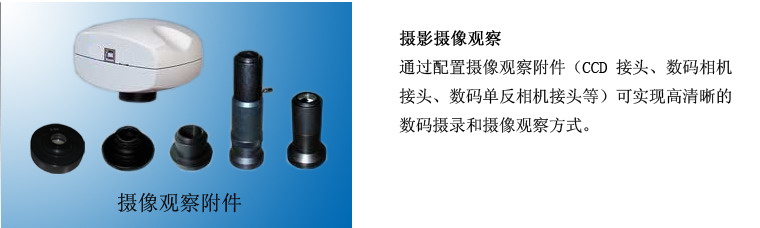

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1带USB和Video输出

DV-2带USB输出

DV-3带Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)
