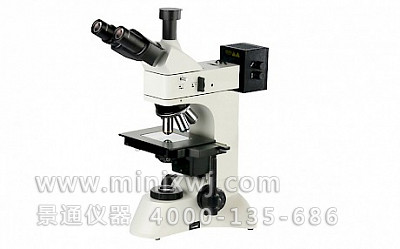

9XB-PC正置无限远光金相显微镜

光学系统

无限远光学校正系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

透射、反射、偏光

目镜参数

倍率

10X（标）

12.5X（选）

视场范围（mm）

22

15

物镜参数

倍率

5X

10X

20X

50X

40X(选)

80X(选)

100X(干 选)

数值孔径NA

0.12

0.25

0.40

0.60

0.40

0.75

0.80

工作距离（mm）

25

11

8

1.9

3.8

0.9

0.85

物镜转换

四孔转换器

载物工作台

1.双层移动平台

2.台平台尺寸：182×151mm

3.移动范围：75×50mm

调焦机构

粗、微动同轴调焦

采用齿轮齿条传动机构，微动格值0.002 mm

照明装置

透射照明和落射照明，12V30W AC85V-230V亮度可调。

成像分析系统

标准成像配置参数：

1.适配镜：直径：59mm,放大倍率：0.5倍，内调焦距：0～3mm  调焦后可锁紧

2.摄像头：高速USB2.0接口，可达480Mb/s

  灵敏度：1V/lux-sec(550nm)

  像素点尺寸：2.2μm x2.2μm

  白平衡：自动/手动 一键白平衡，  帧率：40fps

  图象采集分辨率格式：支持8种格式

Zui大采集分辨率2592*1944

  软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数：

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

外型尺寸

重量

1

显微镜主体：1台

6

YH-3001 摄像头：1套

2

三目镜筒：1只

7

进口灯泡12V50W：2只

3

10X目镜：1对

8

滤色片（黄、绿、淡蓝）：各1片

4

无限远金相物镜：5X、10X、20X、50X：各1只

9

玻璃载物片：1片

5

0.5倍适配镜：1只

10

随机软件件：1套

1

目镜：12.5X、16X目镜

4

数码适配镜、数码相机

2

10X测微镜、测微尺(格值：0.01mm)

5

专业研究级图像分析软件

3

500万或900万数码摄像头

6

计算机
