TMG-300透反射式硅片检测显微镜
TMG-300透反射式硅片检测显微镜

TMG-300透反射式硅片检测显微镜

工程师支持
品牌
MicroDemo
产品编号
1434
产品型号
TMG-300透反射式硅片检测显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证TMG-300透反射式硅片检测显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、用途:

TMG-300透反射式硅片检测显微镜主要用于太阳能电池硅片的观察。它能产生高清晰的图像,立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数, 配有高像素的数码摄像头,可以很清楚地看到硅片的”金字塔” 的微观形貌分布情况,及硅片的缺陷分析服务.是太阳能电池硅片的普遍专用显微镜

硅片检测显微镜可以观察到肉眼难观测的位错、划痕、崩边等;还可以对硅片的杂质、残留物成分分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等,造成磨片后的硅片易发生变花、发蓝、发黑等现象,使磨片不合格. 是太阳能电池硅片生产企业进行质量控制Zui普通的仪器.

二、技术参数

1. 目  镜

类 型

放大倍数

视场(mm)

大视野目镜

10X

Φ16

2. 物  镜

类 别

放大倍数

数值孔径(NA)

工作距离(mm)

平场消色差物镜(无盖玻片)

5X

0.12

18.3

10X

0.25

8.9

40X

0.60

3.7

60X

0.85

0.26

3.光学放大倍数:50X 100X  400X 600X   系统参考放大倍数:50X-4000X
4.载物台:尺寸 185mm*140mm    移动范围 75mm*50mm
5.调焦系统:带限位和调节松紧装置的同轴粗微动   微动格值 0.002mm
6.滤色片组:转盘式,黄色、蓝色、绿色、磨砂玻璃
7.偏光装置:可插入式起偏振片和三目头内置检偏振片
8.照明系统:6V/20W卤素灯,亮度可调;220V(50Hz)

9.防霉:特有的防霉系统

10.成像系统:500万高像素的数字摄像头

三、系统组成

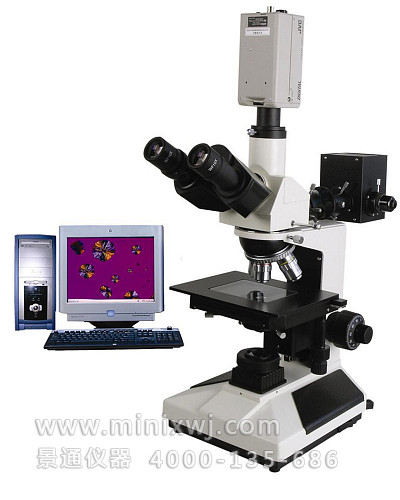

电脑型硅片检测显微镜(TMG-300C): 1、显微微 2、适配镜 3、500万高像素摄像头 4、计算机(选配)

四、总放大参考倍数

    电脑型硅片检测显微镜(TMG-300D):50--40000倍 (17寸显示器为例)

五、选购件

1.二维测量软件TM-4000C   2.目镜: 20X 10X(带刻度)  3.物镜:20X  80X
