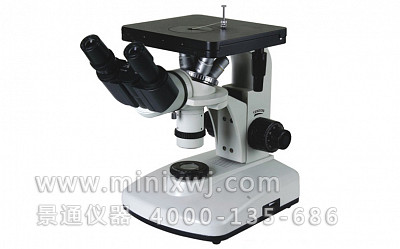

4XB双目倒置金相显微镜
4XB双目倒置金相显微镜

4XB双目倒置金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1431
产品型号
4XB双目倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证4XB双目倒置金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、用途:
4XB系列倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构。倒置金相显微镜可广泛地应用在工厂或实验室进行铸件质量的鉴定,原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜成像清晰、视野宽广,整体设计符合人体工程学原理。倒置金相显微镜可在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

二、技术参数:


1.目镜

类 别

放大倍数

焦 距

视场(mm)

大视野





10X

24.95

Φ 18

12.5X

20.06

Φ 15

分划目镜

10X

25

Φ 17

2.物镜

类 别

放大倍数

数值孔径

焦 距

工作距离(mm)

平场消色差物镜
(无盖玻片)

10X

0.25

16.73

7.31

40X

0.65

4.68

0.66

100X(油)

1.25

1.926

0.37

3.总放大倍数

   光学放大倍数:50X 100X 125X 200X 400X 500X 1000X 1250X

   系统总放大倍数:100X-2600X

4.载物台:方形机械移动载物台

   大小:150mm*150mm   移动范围:30mm*30mm

5.载物板孔径:Φ10、Φ15、Φ20

6.机械工作台:75mm*50mm

7.粗微动调焦机构: 带限位和调节松紧装置和同轴

   粗微动系统      微动调焦格值:0.002mm

8.滤色片:黄、绿、蓝、磨砂

9.照明灯泡:6V/20W卤素灯,亮度可调,交流 220V(50Hz)

三、仪器配置:

   电脑型倒置金相显微镜(4XB-C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机

   数码相机型倒置金相显微镜(4XB-D): 1、金相显微镜 2、适配镜 3、数码相机

   倒置金相显微镜又称立式金相显微镜,由于试样的观察表面与工作台表面重合,因此倒置金相显微镜对试样高无要求,使用方便,仪器结构紧凑,外形美观大方。倒置金相显微镜底座支承面积较大,弯臂坚固,使仪器的重心较低安放平稳可靠,由于目镜与支承面呈45度倾斜,使观察舒适。倒置金相显微镜广泛应用在工厂、实验室和教学及科研领域。

四、系统简介:

   倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

六、仪器的选购件:

1.目镜:20X     2.物镜:5X 50X 60X 80X    3.高像素成像系统
