CDM-960高档型金相显微镜
CDM-960高档型金相显微镜

CDM-960高档型金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1429
产品型号
CDM-960高档型金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证CDM-960高档型金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、仪器用途

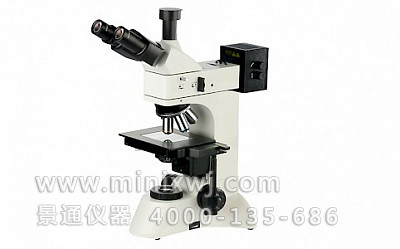

CDM-960透反射金相显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

二、系统简介

透反射电脑型金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。

三、技术参数

1.目镜

类别

放大倍率

视场直径(mm)

平场目镜

10×

ф18

2.物镜

光学系统

放大倍率

数值孔径(NA)

工作距离(mm)

平场消色差物镜

0.12

22

10×

0.25

8.8

20×

0.4

8.6

50×

0.7

2.02

3.光学放大倍数:50X  100X  200X  500X
4.三目镜,倾斜30˚,(内置检偏振片,可进行切换)

5.转换盘:四孔内向式滚珠定位
5.双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
6.粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7.照明系统:

  落射 6V 20W 卤素灯,亮度可调,带视场光栏、孔径光栏、起偏振片,黄绿蓝磨砂绿色片
透射 6V 20W 卤素灯,亮度可调,内置视场光栏, 蓝滤色片和磨砂玻璃
8.阿贝聚光镜NA.1.25可上下升降
9.滤色片:(黄,蓝,绿,磨砂)


四、系统组成

电脑型 (CDM-960C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、计算机

数码型 (CDM-960D):1、金相显微镜 2、适配镜 3、数码相机


五、总放大参考倍数

CDM-960C型: 50—2600倍

CDM-960D型: 50—2000倍


六、选购件

 名 称

类别/技术参数

1.目镜

大视野  WF16X(Φ11mm)

分划   10X(Φ18mm) 格值0.1mm/格

2.物镜

长距平场消色差物镜(无盖玻片) PL L 40X/0.70

长距平场消色差物镜(无盖玻片) PL L 60X/0.60

长距平场消色差物镜(无盖玻片) PL L 100X/0.75 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

3.滤色片

绿滤色片

黄滤色片

3.CCD接口

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

4.摄像仪

USB输出(数字信号):

300/500/1000万像素

VIDEO输出(模拟信号):

800线

5.数码相机接头

CANON(A610,A620,A630,A640)

6.金相组织图谱分析软件(定量)

型号:TM-4000JX

7.金相图像测量软件

型号:TM-4000C

8.粒度分析软件

TM-4000LD

9.清洁度分析软件

TM-4000QJ
