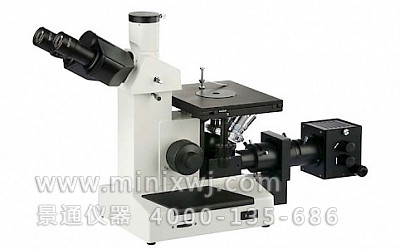

CDM-22高配置倒置型金相显微镜
CDM-22高配置倒置型金相显微镜

CDM-22高配置倒置型金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1417
产品型号
CDM-22高配置倒置型金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证CDM-22高配置倒置型金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、用途

CDM-22系列倒置金相显微镜主要用于鉴别和分析金属内部结构组织,倒置金相显微镜是金属学研究金相的重要仪器。铸造。冶炼、热处理的质量研究,原材料的检验或材料处理后的分析等均可使用倒置金相显微镜

倒置式金相显微镜为传统型倒置金相显微镜,操作时试样观察表面向下,并与工作台面重合,而对试样的高度和平行度无要求,适合于外形不规则或较大的试样。倒置金相显微镜广泛应用在工厂、实验室和教学及科研等领域。

二、系统简介

倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
三、技术参数

1.目镜

类型

放大倍数

视场(mm)

平场目镜

10X

Ф18

平场目镜

20X

Ф16

2.物镜

物镜类型

放大倍数

数值孔径

工作距离(mm)

长工作距离平场

消色差物镜

10X

0.25

8.9

20X

0.40

7.8

40X

0.60

3.7

60X

0.75

1.35

100X

1.25

0.33

3.总放大倍数

光学放大倍数:100X 200X 400X 600X 1000X
系统参考放大倍数:100X-2500X
4.载物台:大小:200mm*152mm
移动范围:30mm*30mm
载物板孔径:Ф15、Ф20mm
5.调焦系统:带限位和调节松紧装置的同轴粗微动,
微动格值:0.002mm
6.瞳距调节范围:53-75mm
7.滤色片:黄、绿、蓝
8.照明系统:6V/20W 卤素灯,亮度可调,交流 220V(50Hz)


四、系统组成:

电脑型 CDM-22C:
1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、计算机(选购)
数码型CDM-22D:
1、金相显微镜 2、适配镜 3、数码相机(选购)


五、总放大参考倍数

CDM-22C型:100--3000倍(19寸显示器为例)

CDM-22D型:100--2200倍(数码相机)

六、仪器的选购件

广角目镜

12.5X 20X

长工作距离平场

消色差物镜

5X 50X  80X 100X

CCD接头

0.4X 0.5X 1X, 0.5X带分化尺,格值0.1mm/格

光学分析软件

金相组织图谱分析软件(定量)TM-4000JX

金相图像测量软件TM-4000CL

粒度分析软件TM-4000LD

清洁度分析软件TM-4000QJ
