一、用途

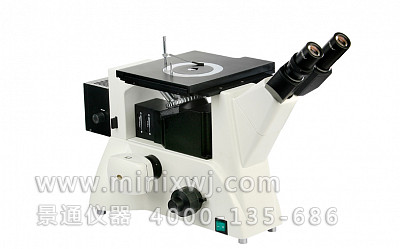

CDM-202倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。也适合电子、冶金、化工和仪器仪表行业观察透明、半透明、不透明的物质，如金属、陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其他非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介
无限远倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
|
类别 |
放大倍率 |
视场直径(mm) |
|
大视野目镜 |
10× |
ф22 |
2.物镜
|
光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离(mm) |
|
无限远长工作距离 |
10× |
0.25 |
5 |
|
20× |
0.40 |
8.8 |
|
|
50× |
0.70 |
3.68 |
|
|
100× |
0.85 |
0.4 |
4.双目镜: 45˚倾斜，瞳距调节范围53~75mm.
5.粗微动同轴调焦，带锁紧装置，微动格值:2μm.
6.转换：五孔(内向式滚珠内定位)
7.载物台：
机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm.
圆形可旋转载物台板尺寸：Zui大外径Ф130mm，Zui小通光口径小于Ф12mm.
8.阿贝聚光镜NA.1.25可上下升降
9.照明系统：6V 30W卤素灯，亮度可调， 内置视场光阑、孔径光阑与拉板式
起偏器，配磨砂玻璃，黄、绿、蓝滤色片
四、系统组成
电脑型 (CDM-202C)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (CDM-202D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
CDM-202C型：50—5000倍CDM-202D型：50—2800倍
六、选购件
1.目镜: 10X分划 2.物镜:5X 60X 80X 3. 高像素成像系统
