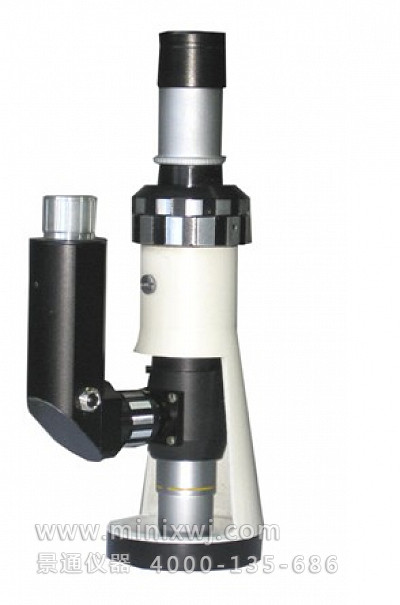

BX-500便携式现场型金相显微镜
BX-500便携式现场型金相显微镜

BX-500便携式现场型金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1378
产品型号
BX-500便携式现场型金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证BX-500便携式现场型金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、用途

便携式金相显微镜是适用于现场多种大型件的金相检查、失效分析的显微镜,它不用切割取样,可直接在工件上打磨、抛 光,从而保证工件的完整性。显微镜底座带有磁力吸座,直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。

二、仪器特点

1.小型精密光学结构,图像清晰稳定,显微镜采用大视场目镜和平场消色差物镜,亮度可调,有微调机构,焦点稳定,成象清晰。有聚光镜卤素灯光源,视场均匀平坦。

2.LED灯照明,可充电锂电池,6V 20W 充电一次,可连续工作2小时

3.齿轮式X、Y轴移动平台,保证横向不自行下滑,显微镜底座配有可通断磁的高磁性二线型底脚,能稳固吸附在工件上,可适应各种直径管道及平面,视场可在X-Y平面调节。配有连接金相显微镜的显微摄影镜头、照相机,可直接在现场照相。

4.专用机械通断磁力底座,适合各种工件表面

5.快速制样,可进行机械、电解、化学 等方法的样本制备。电解抛光仅需10分钟完成抛光和浸蚀

6.配套齐全,集现场样本制备、显微观察及显微数码照相于一体,使用简便、快速.

7.包装箱:475×280×160mm(铝合金),仪器重量:0.9公斤

三、技术参数

1、目镜:

类型

放大倍数

视场(mm)

大视野目镜

10X

20

12.5X

16

2、物镜:

类型

放大倍数

数值孔径(NA)

工作距离(mm)

平场消色差物镜

10X

0.25X

8.5

40X

0.6

4

3.光学总放大倍数:100×-400×

4.微型手持式调速磨抛机

5.电磁底座:吸力25N/cm2,并配有磁力开关

6.照明电源:亮度可调

7.重 量:700克

8.包装箱:475×280×160mm(铝合金)

四、仪器标准配置

BX-500:(1)显微镜主机(2)目镜WF10×,12.5× (3)物镜10×,20X

BX-500C:(1)显微镜主机(2)目镜WF10×,12.5× (3)物镜10×,20X (4)高像素数字摄像头(5)图象采集器 (6)视频接口 (7)软轴磨光机

BX-500D:1)显微镜主机(2)目镜WF10×,12.5× (3)物镜10×,20X (4)数码相机(5)数码相机接口 (6)软轴磨光机

五、选购件

六、1.目镜WF12.5×,15X,20×物镜60× 50X,80X,2.电解抛光机3.测微目镜10×

4.软轴磨光机5.金相分析软件(选购)
