一 ：平行光管的结构原理图
它是由物镜及置于物镜焦平上的分划板，光源以及为使分划板被均匀照亮而设置的毛玻璃组成。
由于分划板置于物镜的焦平面上，因此当光源照亮分划板后，分划板上每一点发出的光经过透镜后，都成为一束平行光。又由于分划板上刻有专用的十字刻度值。这些刻有十字刻度值的分划板将成像在无限远处。 这样，对于观察者来说，分划板就是在有限的距离内，产生了一个无限远距离的目标靶。
结论：平行光管是校正过程中常用的一种基本光学工具，了解平行光管的基本原理和使用方法，对光学仪器的安装和校正具有非常重要的意义。（注释：由于平行光管作为一种光学检测仪器。又由于平行光管的光学系统复杂，调试繁琐，步骤之多，品种多。所以需要根据不同的用途选用不同技术参数和精度要求的产品，同时需要权衡重量，成本等因素，切不可一味追求长焦距，大视场，大口径，高精度。因为平行光管的价格与技术参数，精度等级基本成指示符关系递增。比如，同为焦距550MM的平行光管，当口径由55MM增加到100MM时，价格将增加4-5倍。而一个焦距550MM的平行光管，当焦距增加到2M时，价格将增加1-2个数量级！）
二：工位的安装标准及调试方法:

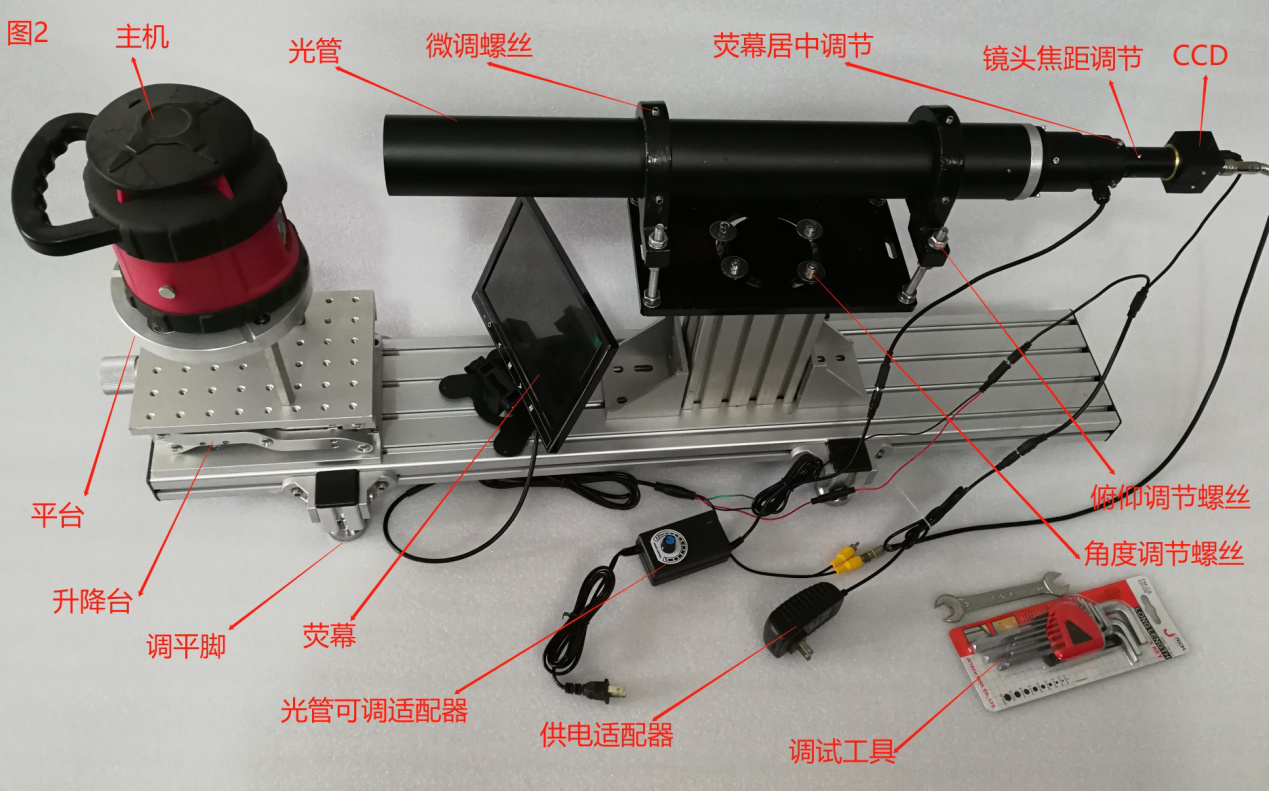

- 工位基本机构如图
2. 工位安装标准及调试方法：
工位调试方法：把主机工位基准平台调平，固定稳固。放上激光经纬仪并把经纬仪调平。（经纬仪的调试方法请参照经纬仪说明书，建议苏州一光10秒精度经纬仪）。在以经纬仪为基准把平行光管安装在所需要设计的位置和角度上。并且经过经纬仪的目镜可以清晰的看清平行光管上的刻度值。把平行光管的十字刻度调至和经纬仪的十字刻度完全重合。并锁紧平行光管调节螺丝。此时一根平行光管的调试的调试基本完成 ，以此方法重复调试其它平行光管的位置和角度。直到最后一根平行光管调试完毕。在已最后一根平行光管为基准光管，复测回到第一个平行光管。确保每根平行光管都在设定的位置和角度上。并重合于经纬仪的十字刻度线上。此时一个完整的工位基本调试校正完毕。后期维护校正也是如此。（注：校正工位之前要确保电子经纬仪是准确的。经纬仪的标准度和精度决定了校正出来工位的标准度和精度。）
三：工位的技术参数:

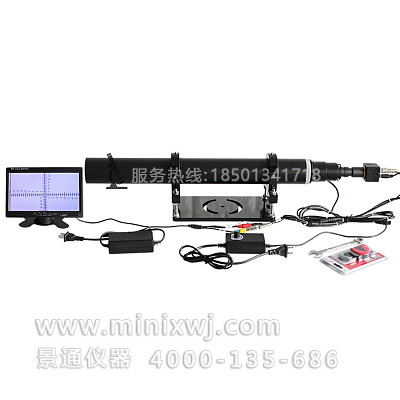

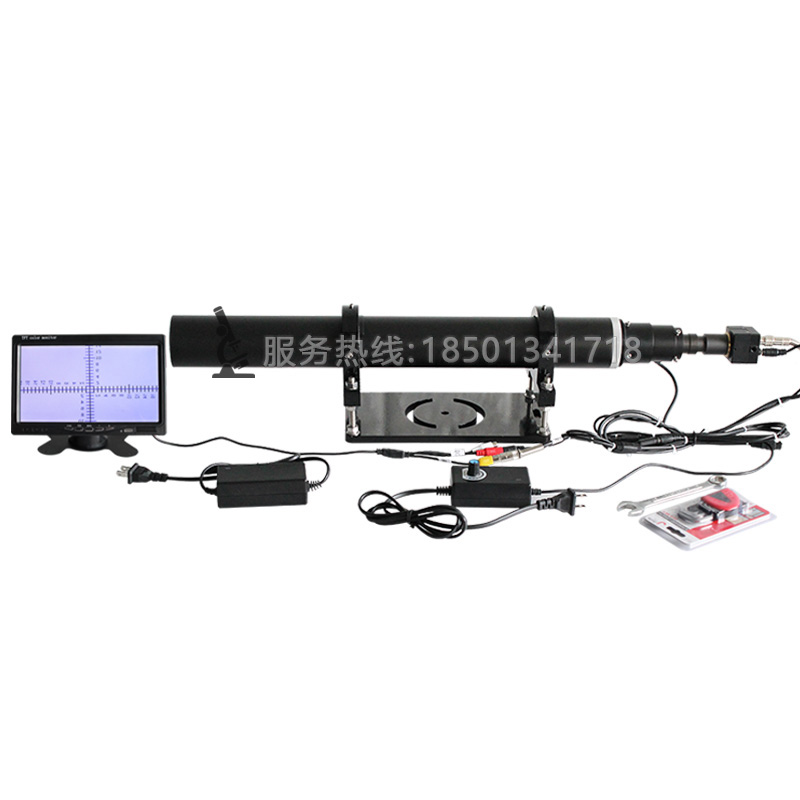

1，特点：单管独立控制系统。
- 光学系统：F550平行光管（光学误差10米±0.3MM）
- 控制系统：自主研发数字LED光源调节。
- 显示系统：自主研发高倍镜头，高清CCD视频采集单画面显示.
- 调试方法：手动调试。
- 输入电压：AC220V/50HZ,最大功率100W.
- 要求环境：车间干净整洁，千级以上车间，工位区域做好防护，禁止非工作人员走动碰到光管。
