  1. 可将客户企业模块添加我们软件。

  2. 终身免费升级。

  3. 可编辑英文版本供外资公司方便使用。

                金相图谱分析软件系统MCV2011专业版
                金相图谱分析软件系统MCV2011专业版

MCV2011专业版
金相分析软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统,它的基本原理是:用视频采集卡或数码相机等硬件设备,采集到金相显微镜中的金相图片,再对该图片进行处理和分析,得到相关检验结果。该软件的主要功能如下:
一、  技术特点
  *32位中文WINDOWS操作环境
   软件采用中文菜单,标准WINDOWS界面,适用于中文WINDOWS95、98/NT等当前主流PC操作系统,特别考虑了材料工作者的使用习惯,即使没有计算机及数字图象学的专门知识,也可在几天内使用自如。
  *实时采集、存储、处理、打印金相图象
二、图象采集
      系统以每秒30帧的速度实时采集图象,图象同步显示在监视器上,便于测量分析,减轻目镜观察的疲劳,更便于多人同时观察分析。图象分辨率768X576,Zui大灰度级256。
   1、激活图象:显微图象实时显示在计算机屏幕上,调整载物台,选择Zui佳视场,调整显微镜焦距,使图象清晰。此时图象处于活动状态,即每秒显示25幅图象。
   2、采集图象:将当前显微图象采集到内存中,图象不再实时显示在计算机屏幕上。此时图象处于冻结状态,可以进行处理。
   3、保存图象:在文件对话框中选择合适的路径,输入正确的文件名,则将当前显微图象以256色BMP位图格式保存到磁盘中存档。
   4、打开图象:在文件对话框中选择要打开的文件,则将磁盘中图象调出以便处理。
   5、打印图象:接通打印机,也可通过视频拷贝机瞬间打印相片级的图片(选配),图片亮度、对比度、尺寸大小均可调整,免去暗室之苦。
三、  图象处理                 金相图谱分析软件系统MCV2011专业版
*名词解释
 1、显微图象:将显微镜中观察到的试样光学金相图象通过摄像机、图象处理器的采集、数字化、量化而得到的数字图象。实际上是一个关于位置坐标的二次灰度函数。
 2、灰    度:象点的明暗程度,Zui亮(白)为255,Zui暗(黑)为0
 3、灰 度 级:象点的明暗程度级别数,本系统分为256级
 4、图象处理:通过特定的数字模型计算,改善图象的质量
 5、图象识别:提取图象中的某些特征,并根据这些特征区分不同的目标
 6、图象增强:改善图象视觉效果
 7、图象滤波:去除图象上的杂质,突出某些细节特征
 8、图象分割:将图象分成有意义的目标区域
*图象增强
   1、亮度对比度调整:在对话框中移动滚动条或直接输入一个从-50-50之间的数字,正数加大亮度对比度,负数减小亮度对比度。
   2、灰度线性变换:改变灰度曲线的形状以改变输入输出灰度范围。如果输入灰度范围窄而输出范围宽,可以起到增大亮度对比度的作用;如果输入灰度范围宽而输出范围窄,可以起到突出某个灰度段图象细节的作用。
   3、灰度非线性变换:改变灰度曲线的形状,可以起到增大亮度对比度、突出灰度图象细节的作用。
   4、直方图均衡变换:本功能将可以起到增大图象反差、突出灰度图象细节的作用。
   5、直方图线性拉伸变换:本功能将可以起到增大图象反差、突出灰度图象细节的作用。
  *显示直方图
   将在对话框中显示当前图象的灰度直方图,及在整个图象中,具有不同灰度值的象素出现的概率分布。
  *滤波
   1、平滑滤波:平滑滤波可以消除或减弱图象中的污点、水渍、划痕、空洞等噪音,有效改善图象质量。
   2、锐化滤波:锐化滤波的目的在于增强图象上如晶界、相界、夹杂等细节。不同的滤波算子对不同的图象有效。
  *图象分割
   图象分割的目的在于将特征物与背景分离,将原始灰度图象变换为便于处理的黑白两色图象。如将球墨铸铁的石墨与基体分离,石墨用黑色表示、基体用白色表示。图象分割是图象识别的关键步骤。
  *图象反视:图象反视目的在于将灰度图象黑白反置。
  *图象卷积:选择不同的卷积核,利用卷积运算,可以对图象进行平滑、锐化、边缘增强等处理,有关理论请参阅图象处理的专门书籍。
  *二值图象处理
   各处理方法功能简介
   1、腐蚀:沿特征物周围剥掉一圈,利用此功能可以消除小的噪音颗粒和麻点。
   2、膨胀:沿特征物周围扩展一圈,利用此功能可以填充小的空洞。
   3、开:相当于先进行腐蚀运算,然后再进行相同次数的膨胀运算,利用此功能可以实现相连颗粒的分离。
   4、闭:相当于先进行膨胀运算,然后再进行相同次数的腐蚀运算,利用此功能可以实现分离特征物的连接。如可实现断开晶界的连接重建。
   5、提取晶界:提取颗粒的边界图象。
   6、提取骨架:提取颗粒的骨架,如可以将晶界提取为单线宽。
  *图象编辑:
   1、设置窗口:默认状态下,图象处理和编辑的对象为整个图象,要对整个区域的图象进行处理,应该设置图象窗口。
   2、取消窗口:要设置新窗口,先要选择“取消窗口”,再选择“设置窗口”,将图象处理对象重新设置成整个图象区域。
   3、放大:将当前选定的窗口放大。
   4、缩小:将当前选定的窗口缩小。
   5、迭加图形:可以任意画图。
   6、迭加文字:可随意输入文字。
   7、擦除:移动橡皮擦除图象。
   8、定位:当前光标处象素点的位置和灰度值显示到状态栏中。
*颗粒分析 :
1、颗粒参数描述:
Xs,Ys:颗粒外接矩形的左上角坐标
Xe,Ye:颗粒外接矩形的右上角坐标
Xc,Yc:颗粒质心
Xw:颗粒宽度
Yw:颗粒高度
面积:颗粒象素数
周长:颗粒周边象素数
D0:颗粒X方向Feret直径
D90:颗粒Y方向Feret直径
D45:颗粒45度方向Feret直径
D135:颗粒135度方向Feret直径
欧拉数:颗粒欧拉数
孔数:颗粒包含的孔数
圆度:颗粒的形状参数之一
凹度:颗粒的形状参数之一
圆面积径:与颗粒面积相等的圆的直径
2、颗粒筛选:根据不同的筛选原则,本功能可以删除或保留选定的颗粒。颗粒筛选依据颗粒大小即象素数进行。
3、填充空洞:可选择欲填充空洞的Zui大面积进行填充。用此功能可将尺寸小于规定值的空洞填充。
4、颗粒参数计算:可系统计算颗粒的参数,并将结果输出到报告文件对话框中。
5、颗粒统计:可系统统计颗粒的参数,并将结果输出到报告对话框中。
以上均可保存和打印。
*测量 :
1、设置标尺:在进行测量之前,要设置标尺,既确认当前的放大倍数,否则测量结果不准确。
2、长 度:可用鼠标移动测量线左端点、右端点及中间点进行测量,直线的真实长度实时显示在状态栏中。
3、角  度:可用鼠标移动角的顶点及两条边,角度实时显示在状态栏中。
4、矩形区域:可用鼠标矩形左上角的点和右下角的点,放大缩小矩形,矩形面积实时显示在状态栏中。
5、圆形区域:可在外接矩形左上角(右下角)用鼠标移动椭圆,椭圆面积实时显示在状态栏中。
*金相专用软件
1、平均晶粒度评级
2、碳钢石墨化评级
3、相含量测量
4、珠光体石墨化评级

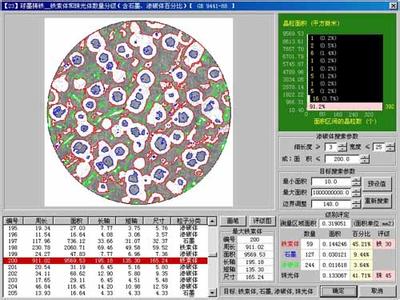

5、球墨铸铁球化率评级
6、铸铁珠光体测量
7、钢中非金属夹杂物评级
8、钢的渗碳层深度测量
9、高速工具钢大块碳化物评级
10、灰铸铁石墨长度测量评级
11、混有珠光体的铁素体晶粒度评级
12、钢中石墨碳评级
13、灰铸铁磷共晶测量评级
14、碳钢石墨化检验及评级(电力部标准)
15、中碳钢马氏体针长测量
16、钢的脱碳层厚度测量
17、碳钎维孔隙率测量
18、灰铸铁珠光体片间距测量
19、包铝层测量
20、球墨铸铁石墨大小评级

21、灰铸铁碳化物数量测量
22、蠕墨铸铁蠕化率测量
23、蠕墨铸铁磷共晶数量评级
24、蠕墨铸铁碳化物数量评级
25、球墨铸铁碳化物测量
26、铸铁高锰钢夹杂物评级
27、含铜贵金属材料氧化亚铜金相检验(GB3490-83)
38、铸造铝铜合金晶粒度(GB12852-89)
29、汽车渗碳齿轮马氏体等级测量
30、锆合金管材Fn检测
