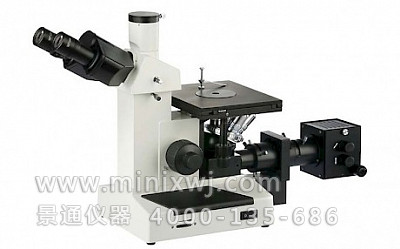

XJL-17BT大视野倒置金相显微镜
XJL-17BT大视野倒置金相显微镜

XJL-17BT大视野倒置金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1512
产品型号
XJL-17BT大视野倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证XJL-17BT大视野倒置金相显微镜 的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、仪器用途介绍:

XJL-17系列金相显微镜主要用于鉴别和分析金属内部结构组织,为金属物理学研究金相的重要工具。本仪器选配的摄影装置,可拍摄金相图谱所需的整倍数照片,适用于厂矿企业、高等院校及科研等部门。

二、仪器性能特点:

  • 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。

  • 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。

  • 6V20W卤素灯,亮度可调。

  • 选配转轴式三目镜时,可自由切换正常观察与偏光观察,可进行100%透光摄影。

三、仪器标准配置:

型号

XJL-17AT

XJL-17BT

目镜

大视野  Wide field  WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片) PL 10X/0.25

消色差物镜(无盖玻片) 10X/0.25

长距平场消色差物镜(无盖玻片) PL L20X/0.40

消色差物镜(无盖玻片) 20X/0.40

长距平场消色差物镜(无盖玻片) PL L40X/0.60

半消色差物镜(无盖玻片) SP 40X/0.65

长距平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

消色差物镜(无盖玻片) 100X/1.25  (弹簧,油)

目镜筒

三目镜,倾斜30˚

滤色片

磨砂玻璃

蓝滤色片

绿滤色片

黄滤色片

调焦机构

粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置

转换器

四孔(滚珠内定位)

载物台

双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm)

照明系统

6V 20W 卤素灯,亮度可调

四、仪器选配件:

名称

类别/技术参数

目镜

大视野  WF16X(Φ11mm)

分划  10X(Φ18mm) 格值0.1mm/格

物镜

长距平场消色差物镜(无盖玻片) PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L 60X/0.75(弹簧)

长距平场消色差物镜(无盖玻片)PL L 100X/0.85 (弹簧)

消色差物镜(无盖玻片) 60X/0.85

目镜筒

双目镜,倾斜30˚

转换器

五孔(滚珠内定位)

简易偏光装置

起偏镜组

检偏镜组

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1带USB和Video输出

DV-2带USB输出

DV-3带Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)
