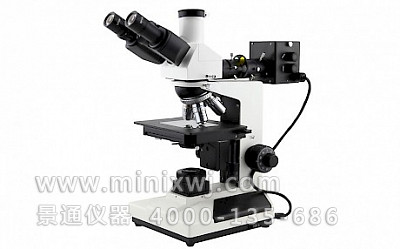

6XB-PC正置有限远光学校正系统金相显微镜

光学系统

有限远光学校正系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

反射、偏光

目镜参数

倍率

10X（标）

12.5X（选）

视场范围（mm）

18

15

物镜参数

倍率

5X

10X

40X

60X

20X(选)

80X(选)

100X(干 选)

数值孔径NA

0.12

0.25

0.60

0.75

0.40

0.75

0.80

工作距离（mm）

18.3

11

3.8

1.35

8

0.9

0.85

物镜转换

四孔转换器

载物工作台

1.双层移动平台

2.台平台尺寸：186×142mm

3.移动范围：75×50mm

调焦机构

粗微动同轴调焦, 微动格值:2μm

粗动松紧可调,带锁紧和限位装置

照明装置

落射照明6V20W，卤素灯，亮度可调，落射照明器带视场光栏、孔径光栏、起偏振

成像分析系统

标准成像配置参数：

1.适配镜：直径：59mm,放大倍率：0.5倍，内调焦距：0～3mm  调焦后可锁紧

2.摄像机：高速USB2.0接口，可达480Mb/s

  灵敏度：1V/lux-sec(550nm)

  像素点尺寸：2.2μm x2.2μm

  白平衡：自动/手动 一键白平衡，  帧率：40fps

  图象采集分辨率格式：支持8种格式

Zui大采集分辨率2048×1536

  软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数：

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

外型尺寸

重量

1

显微镜主体：1台

5

0.5倍适配镜：1只

2

三目镜筒：1只

6

YH-300摄像机：1套

3

10X目镜：1对

7

卤素灯6V20W：1只

4

平场消色差物镜5X、10X、40X、60X：各1只

8

随机软件件：1套

1

12.5X目镜，10X测微镜、测微尺(格值：0.01mm)

4

数码适配镜、数码相机

2

长工作距离金相物镜：20X、80X、100X(干)

5

专业研究级图像分析软件

3

500万或900万数码摄像机

6

计算机
