一、产品简介

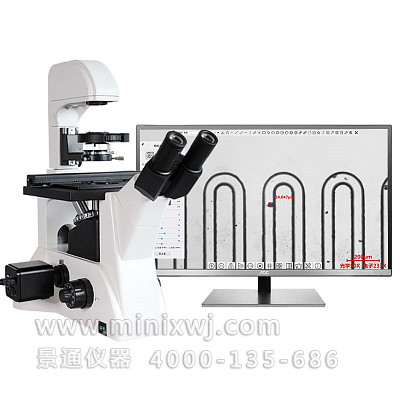

VMB300V微流控显微镜成像系统是一种结合了微流控技术和显微镜技术的设备，用于微流控液滴制备过程、微流控细胞包裹过程、微流控粒子操纵过程、微流控层流过程、微流体力学研究的成像观察。通过微流控技术，可以精确控制微流体在显微镜下的流动，实现对微小样品的精准操作和观察。这种显微镜在生物医学、化学分析、材料科学等领域都有广泛的应用，可以帮助研究人员更深入地了解微观世界的现象和过程。
二、性能特点
1、采用了无限远光学系统；
2、整机采用防霉处理，保护了镜头，延长了仪器的使用寿命；
2、紧凑稳的定高刚性主体，充分体现了显微操作的防振要求；
5、载物台采用同轴高强度挠性钢丝传动，载物台移动更平稳；
6、chao长距的聚光系统可对高培养皿进行无沾染培养细胞观察。
三、显微镜参数
序号 | 名称 | 技术参数 |
01 | 目镜 | 大视野WF10X(Φ22mm)、对中望远镜 |
02 | 无限远平场物镜 | PLL 10X/0.25、20X/0.40、40X/0.65（弹簧） |
03 | 无限远相衬物镜 | PLL 10X/0.25PHP2、 |
04 | 总放大倍数 | 100X-400X |
05 | 观察头 | 三目，铰链式45°倾斜，可360°旋转 |
06 | 转换器 | 五孔（内向式滚珠内定位） |
07 | 调焦机构 | 粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm |
08 | 载物台 | 固定载物台尺寸：255mm×225mm，玻璃圆载物台板尺寸：Ф118mm 机械式移动尺寸，移动范围：横向(X)114mm，纵向(Y) 77mm |
09 | 培养皿托板 | 86mm（宽）×129.5mm（长），可适配圆形培养皿Ф87.5mm 34mm（宽）×77.5mm（长），可适配圆形培养皿Ф68.5mm 57mm（宽）×82mm（长） |
10 | 光瞳距离 | 53-75mm |
11 | 滤色片 | 蓝、绿、磨砂 |
12 | 聚光镜 | 特长工作距离聚光镜，工作距离55mm，带相衬装置 |
13 | 照明 | 6V30W卤素灯，亮度与空间位置可调 |
14 | 仪器重量 | 净重：15.2公斤；毛重：17.5公斤 |
15 | 尺寸 | 仪器尺寸：29×53×56(cm)；包装尺寸：36×50×65(cm) |
四、相机参数
X7CAM4K系列相机搭配不同的传感器的主要参数如下表所示：
订购代码 | 传感器尺寸(mm) | 像素(um) | G光灵敏度 暗电流 | 传感器输出 (FPS/分辨率) | 采样 | 曝光时间(ms) |
X7CAM4K8MPA | IMX678(C) 1/1.8"(7.68x4.32) | 2.0x2.0 | 1364mv with 1/30s 0.15mv with 1/30s | 72@3840*2160 | 1x1 | 0.019~1000 |
X7CAM4K系列相机不同接口输出参数如下表所示:
相机型号 | 视频录制(FPS/分辨率) | HDMI2.0(FPS/分辨率) | USB3.0(FPS/分辨率) | NETWORK(FPS/分辨率) |
X7CAM4K8MPA | 72@3840*2160 72@1920*1080 | 60@3840*2160 60@1920*1080 | 30@3840*2160 45@2688*1512 60@1920*1080 | 30@3840*2160 60@1920*1080 72@1280*720 |
五、测量软件
1、显微图像的实时显示，单张采集、间隔采集、连续采集。显微图像显示标尺、时间，适用于研究人员制作标准定标显微图像和发表论文。
2、自动白平衡、自动曝光功能，提高视频的可操作性。可完成包括色度调整、图像变形，数学形态学处理，图像增强，图像匹配，纹理分析。
3、显微图像的几何尺寸测量（具有动态测量、静态测量两种方式）：如长度、角度、面积、圆直径、多边形周长、平行线、矩形、同心圆、圆弧、任意多边形等进行几何测量，并可以图文形式保存在excel表格中。测量单位可选：微米、毫米、厘米。计算测量精度：0.2um
4、图像拚接，图像拚接可以自动将序列图像拚接成大幅面图像. 拚接过程对图像排列次序任何要求；支持视频窗口, 图像窗口,浏览窗口拚接操作.
5、景深扩展可以通过聚焦不同层的图像，得到超越常规景深的超清晰图像。ImageView支持在三种窗口的EDF景深扩展：即视频窗口、图像窗口以及浏览窗口.针对不同的图像，软件还提供了最大对比度、加权平均以及FFDSSD等三种不同的景深扩展算法. 另外不考虑了不同聚焦图像之间存在的平移、旋转以及比例变化图像之间的自动景深扩展以确保EDF的精度与快速性
6、显微图像的多种保存格式，如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等，视频 文件保存格式一般为wma，avi。同时可以多媒体、打印照片、EMAIL等多种方式输出。
7、软件可以直接导出测量等相关数据报告
