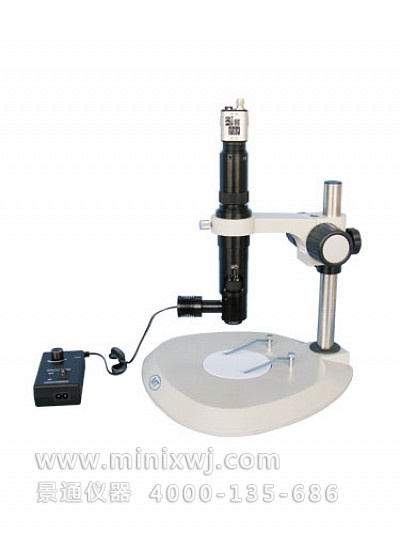

TMDH0670系列连续变倍单筒视频显微系统,具有较大的变倍比12:1,附件齐全,可选多种倍率CCD接头和多种倍率物镜,可选同轴照明、环形灯照明。能实现多种配置,具有广泛的用途,特别适用于电子设备、LCD、LED等领域的数码成像观察、检查和数据测量。TMDH0670系列连续变倍单筒视频显微系统包括以下机型: ●TMDH0670、●TMDH0670C、●TMDH0670-D(外形与TMDH0670同)、●TMDH0670C-D(外形与TMDH0670C同)、●TMDH0670C-P 、●TMDH0670-A、●TMDH0670C-A、 ●TMDH0670-AD(外形与TMDH0670-A同)、●TMDH0670C-AD(外形与TMDH0670C-A同), C表示同轴照明,D表示变倍时整数倍带定位装置, P表示同轴照明带偏光,A表示前组物镜带微调。
TMDH0670(大变倍比)
主要技术规格: (TMDH0670系列连续变倍单筒视频显微系统)

● 物镜连续变倍范围:0.58X~7.0X,变倍比12: 1,工作距离82mm(1X物镜)

● 可调光高亮度长寿命LED同轴照明

● 主机与支架配合尺寸为Φ45mm

● 标准CS接口(支承面到CCD靶面距离为12.5mm)

● 0.4X、0.5X、0.67X、1X(标准配置)、1.5X、2X各种倍率CCD接头可选

● 0.3X、0.5X、0.75X、1X(标准配置)、1.5X、2X、4.5X各种倍率物镜可选

● 可接Nikon、Olympus、Mitsutoyo标准螺纹无穷远金相镜头
主要光学参数:

物镜

CCD接头

0.4X

0.5X

0.67X

1X

1.5X

2X

0.3X

光学放大倍率

0.07X~0.84X

0.09X~1.05X

0.12X~1.4X

0.17X~2.1X

0.26X~3.15X

0.35X~4.2X

视场范围(mm)

50X66.67
~4.3X5.7

40X53.33
~
3.43X4.57

30X40
~2.57X3.43

21.1X28.2
~
1.71X2.29

13.85X18.46
~
1.14X1.52

10.3X13.71
~
0.86X1.14

工作距离(mm)

293

0.5X

光学放大倍率

0.12X~1.4X

0.15X~1.75X

0.2X~2.34X

0.29X~3.5X

0.44X~5.25X

0.58X~7X

视场范围(mm)

30X40
~2.57X3.43

24X32
~
2.06X2.74

18X24
~1.5X2

12.4X16.5
~
1.03X1.37

8.2X10.91
~
0.69X0.91

6.2X8.3
~
0.51X0.69

工作距离(mm)

175

0.75X

光学放大倍率

0.18X~2.1X

0.225X
~2.625X

0.3X~3.5X

0.44X~5.25X

0.65X~7.87X

0.87X~10.5X

视场范围(mm)

20X26.67
~1.7X2.3

16X21.33
~
1.37 X1.83

12X16
~1.03 X1.37

8.2X10.9
~
0.69X0.91

5.53X7.38
~
0.46X0.61

4.1X5.52
~
0.34X0.46

工作距离(mm)

117

1X

光学放大倍率

0.24X~2.8X

0.3X~3.5X

0.4X
~4.69X

0.58X~7X

0.87X~10.5X

1.16X~14X

视场范围(mm)

15X20
~1.3X1.7

12X16
~
1.03X1.37

9X12
~0.77X1

6.2X8.3
~
0.51X0.69

4.1X5.52
~
0.34X0.46

3.1X4.1
~
0.26X0.34

工作距离(mm)

82

1.5X

光学放大倍率

0.36X~4.2X

0.45X~5.25X

0.6X~7X

0.87X~10.5X

1.3X~15.75X

1.7X~21X

视场范围(mm)

10X13.33
~0.86X1.14

8X10.67
~
0.69X0.91

6X8
~0.5X0.7

4.13X5.52
~
0.34X0.46

2.77X3.69
~
0.23X0.3

2.1X2.82
~
0.17X0.23

工作距离(mm)

54

2X

光学放大倍率

0.48X~5.6X

0.6X~7X

0.8X~9.38X

1.16X~14X

1.7X~21X

2.3X~28X

视场范围(mm)

7.5X10
~0.64X0.86

6X8
~
0.51X0.69

4.5X6
~0.38X0.51

3.1X4.1
~
0.26X0.34

2.1X2.82
~
0.17X0.23

1.57X2.09
~
0.13X0.17

工作距离(mm)

35

4.5X

光学放大倍率

1.04X~12.6X 1.31X~15.75X 1.75X~21.1X 2.61X~31.5X 3.92X~47.25X 5.22X~63X

视场范围(mm)

3.45X4.6
~0.29X0.38
2.76X3.68
~0.23X0.3
2.06X2.74
~0.17X0.23
1.38X1.84
~0.11X0.15
0.92X1.23
~0.08X0.1
0.69X0.92
~0.06X0.08

工作距离(mm)

16

变倍主体连续变倍范围0.58X~7.0X



项目/型号

ZDH0670, ZDH0670C, ZDH0670-D, ZDH0670C-D

光学放大倍率 0.6X~7.0X
  0.6X 2.0X 4.0X 7.0X
NA 0.021 0.067 0.093 0.097
景深 3.2mm 0.30mm 0.11mm 0.06mm
分辨率 16.0μm 5.0μm 3.6μm 3.5μm
TV失真 0.32% 0.22% 0.19% 0.16%
安装尺寸 0
Φ45        mm
 -0.1
微调焦(选购) 0~6mm
Zui大兼容相机 1/2"
CCD螺纹接口 1英吋32扣

※景深是对于1/2"CCD相机设想相当水平320条TV线解像计算值
    (成像面可容许的错乱圆圈:40μm)
※分辨率是指在波长550nm时的理论分辨率

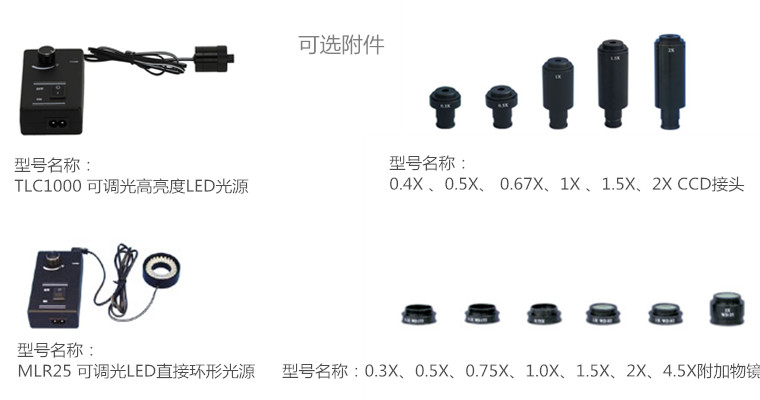

可选附件:
1.辅助光源:
型号名称:TLC1000 可 调光高亮度LED光源
说明:由调光电源和高 亮度LED灯组成,使用于TMDH0670C,TMDH0670C-D系列 连续变倍单筒视频 显微系统同轴照明
          (连接尺寸为:9mm, 功率为1W),特别适合于LCD的加工及检验。
型号名称:MLR25 可调 光LED直接环形光源
说明:由调光电源和白 光环形LED灯组成,连接尺寸为: Φ25mm, 采用电流控制技术 确保LED长寿命。
           与TMDH0670系列 连续变倍单筒视频显微 系统配合使用,主要 应用于底基及印刷板 的定位,晶片部件检 查;液晶校正,
塑料容器检查;标签,管脚,集成电路印字检查及类似用途。
2.CCD接头:说明:选用不同倍率的CCD接头可改变TMDH0670系列连续变倍单筒视频显微系统的总倍率。可根据要求倍率大小选用。
3.附加物镜:型号名称:0.3X、0.5X、0.75X、1.0X、1.5X、2X、4.5X附加物镜
 说明:将附加物镜连接于 MZDH0670系列连续 变倍单筒视频显微系统下端,可以改变总放大倍率和工作距离,用户根据倍率要求和工作距离选择。
 工作距离:
      DH-W0.3 :293mm
      DH-W0.5 :175mm
      DH-W0.75 :117mm
      DH-W1.0 :82mm
      DH-W1.5 :54mm
      DH-W2.0 :35mm
      DH-WP4.5:16mm

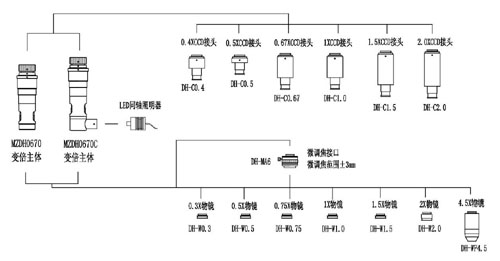

TMDH0670系列连续变倍单筒视频显微系统(主机)分解图:TMDH0670系列连续变倍单筒视频显微系统
