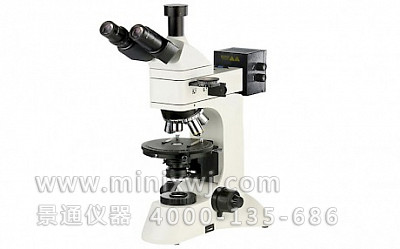

YMG-965 985高档研究型无穷远透反射金相显微镜
YMG-965 985高档研究型无穷远透反射金相显微镜

YMG-965 985高档研究型无穷远透反射金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1489
产品型号
YMG-965 985高档研究型无穷远透反射金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证YMG-965 985高档研究型无穷远透反射金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、仪器用途

 YMG-965/985无限远透反射明暗场金相显微镜是一种多用途工业检验用光学仪器,配置大视野目镜与偏光观察装置、暗场装置,透反射照明采用“柯勒”照明系统,视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验,是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.


二、系统简介

无限远透反射金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

三、仪器特点

采用优良的无限远光学系统与模块化功能设计理念、可提供卓越的光学性能与产品系统升级,实现透反射同步或独立照明,亦可实现偏光观察等功能,产品具有造型美观、操作方便、图像清晰等特点

四、标准配置

技术规格

1.目镜

大视野 WF10X(视场数Φ22mm)

2.无限远长工作距离平场

消色差物镜

YMG-965

(配明场物镜)

PL L5X/0.12 工作距离:26.1 mm

PL L10X/0.25 工作距离:20.2 mm

PL L40X/0.60 工作距离:3.98 mm

PL L60X/0.70 工作距离:3.18 mm

YMG-985

(配明/暗场物镜)

PL L5X/0.12 BD 工作距离:8.05 mm

PL L10X/0.25 BD 工作距离:7.86 mm

PL L20X/0.40 BD 工作距离:7.2 mm

PL L40X/0.60 BD 工作距离:3.0 mm

3.目镜筒

30˚倾斜,瞳距调节范围53~75mm.

4.调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.

5.转换器

五孔(内向式滚珠内定位)

6.载物台

双层机械移动式载物台, 外形尺寸:210mmX140mm,移动范围:63mmX50mm

7.落射照明系统

YMG-965

6V30W卤素灯,亮度可调

YMG-985

12V50W卤素灯,亮度可调

YMG-965/985

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器

8.透射照明系统

阿贝聚光镜NA.1.25可上下升降

集光镜中内置视场光栏

YMG-965/985

配置蓝滤色片与磨砂玻璃片

YMG-965

6V30W卤素灯、亮度可调

YMG-985

12V30W卤素灯,亮度可调


五、系统组成

电脑型 (YMG-965C/985C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4计算机(选购)

数码型 (YMG-965D/985D):1、金相显微镜 2、适配镜 3、数码相机(选购)


六、总放大参考倍数

电脑型 (YMG-965C/985C)型:50—2600倍

数码型 (YMG-965D/985D)型:50—2000倍


七、选购件

1.目镜

分划目镜10X(Φ22mm)

2.物镜

YMG-965

明场物镜 20X、50X、80X、100X(干式)

YMG-985

明/暗场物镜 50X、60X、80X、100X

3.CCD接口

0.5X、1X、0.5X带分划尺

4.摄像仪

USB输出(数字信号):300/500/1000万像素

VIDEO输出(模拟信号):800线

5.数码相机接头

CANON(EF) NIKON(F)

6.金相组织图谱分析软件(定量)

型号:YM-4000JX

7.金相图像测量软件

型号:YM-4000C
