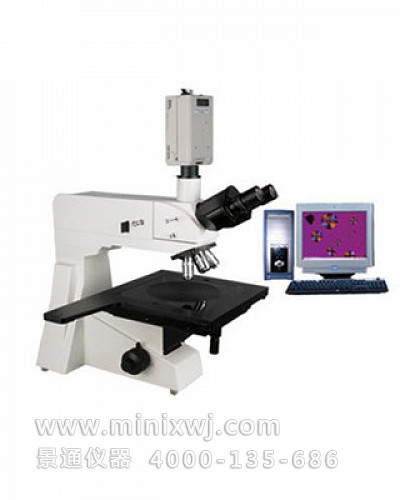

TVM-630型大平台金相显微镜
TVM-630型大平台金相显微镜

TVM-630型大平台金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1435
产品型号
TVM-630型大平台金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证TVM-630型大平台金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

 一、仪器用途:

TVM-630系列大平台金相显微镜适用于对不透明物体的显微观察。大平台金相显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置。大平台金相显微镜适宜于大物体表面上的特定范围内微小目标的观察研究和分析。广泛地应用于电子、化工和仪器仪表行业观察不透明的物质。如集成电路、电子芯片、印刷电路板、液 晶板、线材、纤维、镀涂层以及其它非金属材料等,对一些表面状况进行研究分析等工作。

二、技术规格

1.目镜

类  型

放大倍数

视场走直径

大视野目镜

10X

22mm

2.物镜

类  别

放大倍数

数值孔径(NA)

平场消色差

物镜

5X

0.12

10X

0.25

20X

0.40

40X

0.65

80X

0.96



3.光学放大倍数:50X 100X 200X 400X 800X

4.系统参考放大倍数:50X-2600X

5.落射照明器:6V/20W卤素灯,亮度可调

6.滤色片组:黄色、蓝色、绿色、磨砂玻璃

7.偏光装置:可插入式起偏振片和三目头内置检偏振片

8.载物台:(配有快速移动装置)

  尺寸:250*230mm 移动范围:153*153mm[标配]

  尺寸:274*274mm 移动范围:203*203mm[选配]

9.粗微同轴调焦机构,微动手轮格值:0.002mm

10.瞳距调节范围:53-75mm

11.防霉:特有的防霉系统

三、系统简介

电脑型金相显微镜是将精密的光学显微镜技术、先进的光电转换技术与尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在显示屏上很方便地观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

四、系统组成

电脑型(CVM-630C):1.显微镜 2.适配镜 3.摄像器(CCD)  4.图像采集卡  5.计算机

五、参考放大倍数

电脑型(CVM-630D):5-3200倍(以19寸显示器)

出自: TVM-630型大平台金相显微镜
