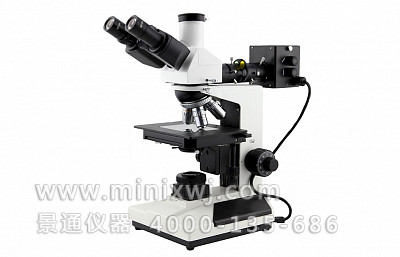

CDM-560中档型正置金相显微镜
CDM-560中档型正置金相显微镜

CDM-560中档型正置金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1430
产品型号
CDM-560中档型正置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证CDM-560中档型正置金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、仪器用途

透反射金相显微镜适宜于微小和不方便倒置的试样,及需要寻找特定范围目标试样的观察研究和分析。透反射金相显微镜配有落射照明器(同轴反射)和透射照明器,不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况,透反射金相显微镜还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。如金属、陶瓷、集成电路、电子芯片、印刷电路板、液晶板、薄膜、粉末、碳粉、线材、纤维、镀涂层以及其它非金属材料等。


二、系统简介

电脑型金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。


三、技术参数

1.目镜

类别

放大倍率

视场直径(mm)

平场目镜

10×

ф18

2.物镜

光学系统

放大倍率

数值孔径(NA)

工作距离(mm)

平场消色差物镜

0.12

18.3

10×

0.25

8.9

 40×

0.60

3.73

 60×

0.85

1.34

3.光学放大倍数:50X  100X  400X  600X
4.系统参考放大倍数:50X-2600X
5.照明系统 :6V/20W卤素灯,亮度可调;220V(50Hz)
6.载物台:大小  185mm*140mm    移动范围   70mm*50mm
7.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
8.瞳距调节范围:53-75mm
9.滤色片组:转盘式,落射照明含黄色、蓝色、绿色、磨砂玻璃,透射照明含蓝、磨砂滤色片组
10.偏光装置:可插入式起偏振片和三目头内置检偏振片
11.防霉:特有的防霉系统


四、系统组成

电脑型 (CDM-560C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、计算机数码型 (CDM-560D):1、金相显微镜 2、适配镜 3、数码相机


五、总放大参考倍数

CDM-560C型:50—2600倍

CDM-560D型:50—2000倍


六、选购件

1.目镜:12.5X 20X 10X分划
2.物镜:20X 50X 80X 100X(干)100X(油)
3.高像素成像系统
4.金相图像测量软件
5.金相组织图谱分析软件(定量)
