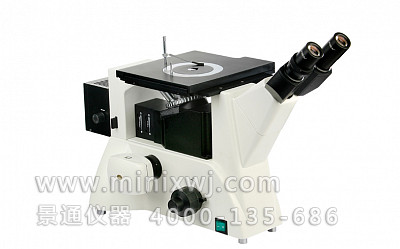

CDM-902高档倒置明暗场金相显微镜
CDM-902高档倒置明暗场金相显微镜

CDM-902高档倒置明暗场金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1428
产品型号
CDM-902高档倒置明暗场金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证CDM-902高档倒置明暗场金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、用途

CDM-202/902倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。也适合电子、冶金、化工和仪器仪表行业观察透明、半透明、不透明的物质,如金属、陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其他非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。

二、系统简介

无限远倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

三、技术参数

                                  技术规格

1.大视野目镜

大视野 WF10X(视场数Φ22mm)

2.无限远长工作距离平场消色差物镜

CDM-202

(配明场物镜)



PL L10X/0.25     工作距离:20.2mm

PL L20X/0.40     工作距离:8.80 mm

PL L50X/0.70     工作距离:3.68 mm

PL L100X/0.85(干式)工作距离:0.40 mm

CDM-902

(配明/暗场物镜)



PL L5X/0.12 BD    工作距离:8.05 mm

PL L10X/0.25 BD   工作距离:7.86mm

PL L20X/0.40 BD    工作距离:7.23mm

PL L50X/0.70 BD    工作距离:2.50 mm

3.目镜筒

45˚倾斜,瞳距调节范围53~75mm.

4.调焦机构

粗微动同轴调焦,带锁紧装置,微动格值:2μm.

5.转换器

五孔(内向式滚珠内定位)

6.载物台

机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm.

圆形可旋转载物台板尺寸:

Zui大外径Ф130mm,Zui小通光口径小于Ф12mm.

7.照明系统

CDM-202

6V30W卤素灯,亮度可调6V30W

CDM-902

12V50W卤素灯,亮度可调12V50W

内置视场光阑、孔径光阑与拉板式起偏器

阿贝聚光镜NA.1.25可上下升降

配磨砂玻璃,黄、绿、蓝滤色片

四、系统组成

电脑型 (CDM-202C/902C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、电脑(选购)

数码型 (CDM-202D/902D):1、金相显微镜 2、适配镜 3、数码相机(选购)

注:

型号后面带C为连接摄像器连接电脑使用,型号后面带D为连接数码相机使用


五、总放大参考倍数

CDM-202C型:50—2800倍CDM-202D型:50—2000倍

CDM-902C型:50—2800倍CDM-902D型:50—2000倍


六、选购件

 目 镜

分划(刻度)目镜10X(Φ22mm)

物镜

CDM-202

5X、40X、60X、80X、100X(油Oil) 明场物镜

物镜

CDM-902

40X、60X、80X、100X明/暗场物镜

CCD接头

0.5X、1X

摄像仪

USB输出(数字信号):

300/500/1000万像素

VIDEO输出(模拟信号):

800线

数码相机接口



CANON(EF) NIKON( F)

金相组织图谱分析软件(定量)

TM-4000JX

测量分析软件

TM-4000C

粒度分析软件

TM-4000LD

清洁度分析软件

TM-4000QJ
