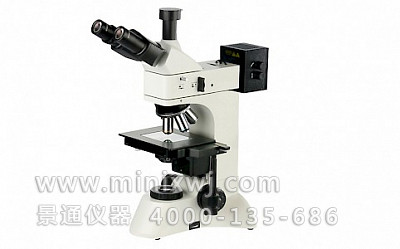

CDM-398高档型正置反射金相显微镜
CDM-398高档型正置反射金相显微镜

CDM-398高档型正置反射金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1418
产品型号
CDM-398高档型正置反射金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证CDM-398高档型正置反射金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、仪器用途

无限远反射金相显微镜是一种多用途工业检验用光学仪器,配置大视野目镜与偏光观察装置,透反射照明采用“柯勒”照明系统,视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验,是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.

二、系统简介

无限远反射金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

三、仪器特点

采用优良的无限远光学系统与模块化功能设计理念、可提供卓越的光学性能与产品系统升级,实现透反射同步或独立照明,亦可实现偏光观察等功能,产品具有造型美观、操作方便、图像清晰等特点

四、技术参数

1.目镜

类别

放大倍率

视场直径(mm)

大视野平场目镜

10×

ф22

2.物镜

光学系统

放大倍率

数值孔径(NA)

工作距离(mm)

无限远长工作距

离平场消色差物镜

0.12

26.1

10×

0.25

20.2

40×

0.60

3.98

60×

0.7

3.18

3.光学放大倍数:50X 100X 400X 1000X
4.三目镜,倾斜30˚,(内置检偏振片,可进行切换)
5.双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm)
6.粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7.照明系统:

落射 6V 30W 卤素灯,亮度可调,带视场光栏、孔径光栏、起偏振片,
8.阿贝聚光镜NA.1.25可上下升降
9.滤色片:(配置黄、蓝、绿滤色片与磨砂玻璃片)

五、系统组成

电脑型 (CDM-398C):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (CDM-398D):1、金相显微镜 2、适配镜 3、数码相机

六、总放大参考倍数

电脑型 (CDM-398C)型:50—2600倍

数码型 (CDM-398D)型:50—2000倍

七、选购件

1.目镜: 10X分划
2.物镜:20X 50X 80X 100X
3.高像素成像系统
4.金相图像测量软件
5.金相组织图谱分析软件(定量)
