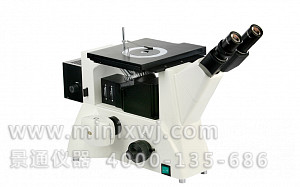

XJ-51C科研级三目倒置金相显微镜
XJ-51C科研级三目倒置金相显微镜

XJ-51C科研级三目倒置金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1404
产品型号
XJ-51C科研级三目倒置金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证XJ-51C科研级三目倒置金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

产品概述

XJ-51C科研级三目倒置金相显微镜采用优良的无限远光学系统与多功能、模块化的设计理念,带有偏光装置,并可选配暗场装置、DIC微分干涉装置实现暗场和微分干涉等特殊观察。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金属、岩矿内部结构组织的鉴定和分析,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。是金属学、矿物学、精密工程学研究的理想仪器。总放大倍数:50-800X
◆性能特点:
1、采用了先进的无限远光学系统设计,提供了卓越的光学系统,。
2、整机了采用防霉处理,保护了光学元件延长了仪器使用寿命。
3、采用大视野目镜和无限远长距平场物镜顶级配置,视场平坦。
4、配置了偏光装置并可选配暗场、微分干涉装置,拓展了功能。
5、两路光路自由切换输出,一路用于观察,一路连接摄像装置。
◆典型应用:
1、鉴定和分析金属内部结构组织。2、电子工厂PCB板检验。
2、观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀。



景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证XJ-51C科研级三目倒置金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、显微镜参数:

序号名称技术参数
01平场目镜WF10X/Φ22mm
02无限远平场物镜PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.65、80X/0.80
03总放大倍数50X-800X
04观察头双目,铰链式45°倾斜
05转换器五孔(内向式滚珠内定位)
06粗微调调焦范围
粗微动同轴调焦,带锁紧装置,微动格值:2μm
07载物台机械移动载物台,242mmX200mm,移动范围30mmX30mm、通光口径小于Ф12mm
08光瞳距离53-75mm
09滤色片磨砂玻璃,黄、绿、蓝滤色片
10照明卤钨灯泡 6V30W亮度可调 内置视场光阑、孔径光阑
11偏光装置拉板式起偏器,检偏器
12仪器重量净重7.0kg 毛重8.5kg
13仪器尺寸仪器尺寸18X25X33(cm) 包装尺寸42X35X52(cm)


二、目镜参数:

型号
T ype
放大倍率
Magnification
视场直径(mm)
F.O.V
外径(mm)
Tube diameter
WF10X/2210XΦ22Φ30.0


三、物镜参数:

放大倍率 Magnification数值孔径 N.A分辨率 R(μm)工作距离WD(mm)共轭距离Conjugate(mm)齐焦距离Parfocus(mm)盖玻片厚度CoverGlass(mm)
5X0.122.5526.145
10X0.251.1020.245
20X0.400.708.8045
40X0.600.553.9845
80X0.800.421.2545
