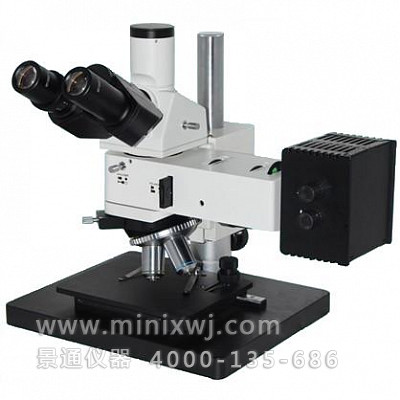

CDM-980长工作距离工业检测金相显微镜
CDM-980长工作距离工业检测金相显微镜

CDM-980长工作距离工业检测金相显微镜

工程师支持
品牌
MicroDemo
产品编号
1383
产品型号
CDM-980长工作距离工业检测金相显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂温馨提示:

由于该产品已多次升级更新换代,我们无法保证CDM-980长工作距离工业检测金相显微镜的图片和参数等信息为最新最全面信息,我们强烈建议推荐您点击此处联系我们的在线工程师,他将给您推荐最专业的产品,同时我们也欢迎您来电咨询:!

一、用途

CDM-980/988工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测。

二、标准配置

技术规格

目镜

大视野 WF10X(视场数Φ22mm)

无限远平场消色差物镜



CDM-980(配明场物镜)

PL L5X/0.12  工作距离:26.1 mm

PL L10X/0.25  工作距离:20.2 mm

PL L20X/0.40  工作距离:8.80 mm

PL L50X/0.70  工作距离:3.68 mm



CDM-988(配明/暗场物镜)

PL L5X/0.12 BD  工作距离:8.05mm

PL L10X/0.25 BD  工作距离:7.86mm

PL L20X/0.40 BD 工作距离:7.23mm

PL L50X/0.70 BD  工作距离:2.50 mm

目镜筒

三目镜30˚倾斜, 可100%通光摄影。

落射照明系统

CDM-980

6V30W卤素灯,亮度可调

CDM-988

12V50W卤素灯,亮度可调

内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器

调焦机构

粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm。

转换器

五孔(内向式滚珠内定位)

工作台

底座外形尺寸:300mmX240mm

机械式载物台外形尺寸:185mmX140mm,移动范围:横向35mm,纵向:30mm

三、选购件

1.目镜

分划目镜10X(Φ22mm)

2.物镜

CDM-980

明场物镜 80X、100X(干式)

CDM-988

明/暗场物镜 60X、80X、100X

3.CCD接口

0.5X、1X、0.5X带分划尺

4.摄像仪

USB输出(数字信号):300/500/1000万像素

VIDEO输出(模拟信号):800线

5.数码相机接头

CANON(EF) NIKON(F)

6.金相组织图谱分析软件(定量)

型号:TM-4000JX

7.金相图像测量软件

型号:TM-4000C

8.粒度分析软件

TM-4000LD

9.清洁度分析软件

TM-4000QJ
