Zeiss推出ELYRA 1系列三类超高分辨率显微镜

2016-05-10新闻资讯

目前,Zeiss推出三类超高分辨率显微镜ELYRA P.1、ELYRA S.1 和ELYRA PS.1,他们分别属于PAL-M系统、SR-SIM系统和以上两种系统的组合。

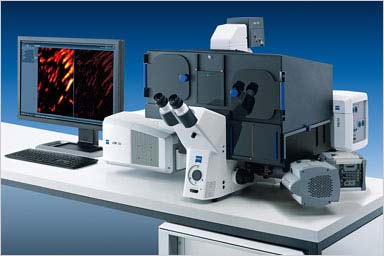

一、ELYRA P.1是一款性能卓越的光活化定位显微镜,它能够进行单分子荧光检测,分辨率达到20nm。

系统特点:

  • 专用的PAL-M系统

  • 包括角度和视野调整在内的全电动TIRF光路

  • 四根激光线,UV激光带有活化精度调节

  • 背照式单分子检测EMCCD(Andor iXon系列)

  • 可选双CCD做双色成像

  • 可选NA TIRF物镜,新型Planapo 100x/1.57 HI物镜

  • 高稳定性培养系统

  • 可以和LSM710组合

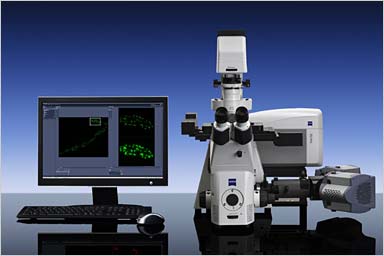

二、ELYRA S.1

Zeiss用户可以使用结构照明超高分辨率显微镜(SR-SIM)啦!和传统分辨率相比,SR-SIM可以提供XYZ轴方向2倍以上的分辨率,适用于任何荧光基团。

系统特点:

  • 即可使用的SR-SIM

  • 全电动结构照明光路

  • 每个激发波长具有特定的格栅,可自动化进行多色实验

  • 可选高速和高分辨率模式

  • 带有3D stack所需的piezo驱动

  • 可选双CCD座双色成像

  • 高稳定性的细胞培养

  • 敏感型Andor IXON EMCCD

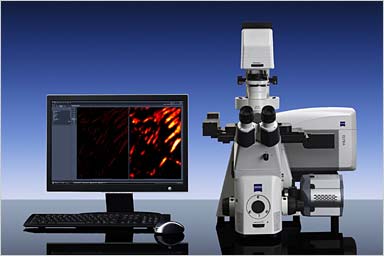

三、ELYRA PS.1

ELYRA PS.1 的头部包含PAL-M和SR-SIM所需的关键光学部件,可以和LSM7系列组合,以AxioObserver为主机搭建,将为您的超高分辨率实验提供Zui大的灵活性。

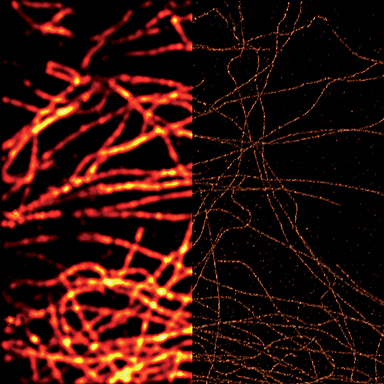

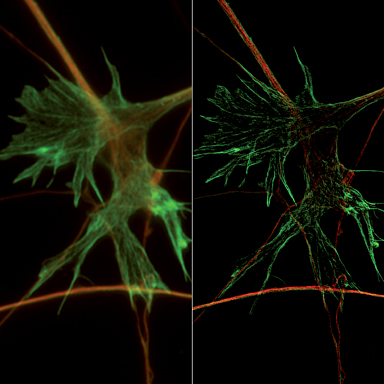

TIRF和PAL-M图像对比                        宽视野显微镜和SR-SIM图像对比
