用什么图像处理软件计算金相图片的原奥氏体晶粒尺寸?

2016-12-08技术资料

用什么图像处理软件计算一张金相图片的原奥氏体晶粒尺寸?

请问,用什么图像处理软件可以直接计算出一张金相图的原奥氏体晶粒度大小?请推荐出软件的具体名称和操作步骤,或者推荐一个教程。金相图片如下:
用什么图像处理软件计算金相图片的原奥氏体晶粒尺寸?

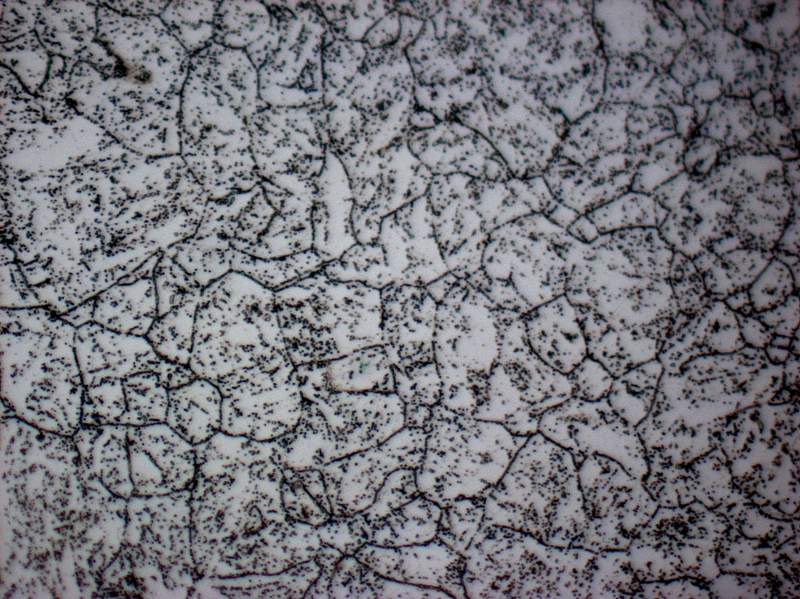

粗晶区-1000X


image J 或者 image pro plus  其实PS也能搞定 然后参照GB就可以搞定了,不然就算用软件也是不对的

你这奥氏体晶粒做的钛粗糙了  即使用ipp也不可能直接得到晶粒度尺寸,你试试用10%高锰酸钾 50~60度,煮半小时,出来的晶粒度会非常漂亮,没有晶体内的黑色颗粒,再使用ipp就可以直接用软件计算结果了。


采用随机划线或者网格的方法可以计算平均晶粒度!


这个腐蚀方法对铁素体-马氏体耐热钢也适用?

双相不锈钢也是可以的,只是温度区间会有变化,你可以试试。

你这奥氏体晶粒做的钛粗糙了  即使用ipp也不可能直接得到晶粒度尺寸,你试试用10%高锰酸钾 50~60度,煮半小时,出来的晶粒度会非常漂亮,没有晶体内的黑色颗粒,再使用ipp就可以直接用软件计算结果了。
赞。这个配方是第一次见。
请问是抛光完了之后放在高锰酸钾溶液中?10%的酒精还是水溶液?


抛光之后放在里面煮,10%是指浓硫酸,1g的高锰酸钾,之后配水100ml。我们做奥氏体或者双相不锈钢都是这么做晶粒度的,出来的就是境界,没有晶内组织,当然有个问题就是温度的选择,你可以尝试一些,要是不着急,可以不用加热直接放在配好的溶液中一晚上,第二天拿出来就好了,加热只是为了加快反应速度而已。

您的溶液是指100ml的水溶液中加入10ml的浓硫酸(98%)和1g的高锰酸钾?谢谢!

我做的是50度,3小时,效果很好
