XAVIS机器视觉组态软件简介

2016-07-18技术资料

一、国内机器视觉软件及硬件市场现状

近几年,机器视觉技术及产品在我国迅猛发展,据不完全统计,2014年中国的市场规模达到了80亿元人民币,2015年包含系统集成设备在内的市场规模将达到200亿左右。随着“工业4.0”和“中国制造2025”的提出,这个数字还将会被进一步刷新。但是在这喜人的销售数字后又有多少是我国自主知识产权的产品所创造的,现实情况是我们的市场大部分无论是用于工业还是教学科研的软硬件几乎全被国外厂商占据,长期受制于人,成本居高不下,技术难有突破,国内厂商只能做代理,核心技术全部在外国企业手中,并且坚决不与国内企业做技术方面的深入合作,长期以来国内的软硬件只能停留在较低端的生产研发阶段,硬软件技术不能有效的解决,导致机器视觉集成设备在国内推广速度非常缓慢,上下游企业都严重依赖国外产品及技术。

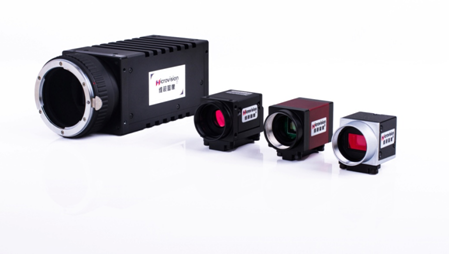

维视图像在机器视觉行业经过十几年的技术积累,早在2003年就研发生产出自有知识产权的USB2.0\1394接口工业相机,2010年维视图像又在国内首次推出体积仅为29*29*29毫米的全球Zui小和2900万像素Zui高分辨率的高端千兆网工业相机,同时维视图像在双远心工业镜头的研发上投入大量精力,生产出国内首款用于高精密测量的双远心镜头,弥补了国内高端工业相机及工业镜头硬件的空白,产品已广泛应用于诸如苹果IPHONE\IWATCH、TCL、创维、等知名企业的产品尺寸测量、缺陷检测等项目中,这些硬件如工业相机、工业镜头、双远心镜头都可与国外产品可分庭抗礼,不差上下,但是一直以来,机器视觉软件问题还是始终困扰着广大从业者,高校科研工作者更是局限于国外软件的成本和技术限制之中。

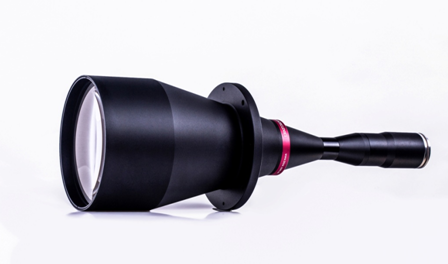

维视图像自主研发的用于高精密测量的双远心镜头

同样从2003年初开始,维视图像首先致力于先为我国高教领域开发一款集机器视觉创新实验、教学、科研、工程应用于一身的智能视觉软件,历时5年之久,在2008年维视图像正式在我国首家推出机器视觉智能软件XAVIS机器视觉组态软件1.0版本,同时联合西安交通大学韩九强教授出版配套教材《机器视觉技术及应用》专门用于高校机器视觉教学科研,从此我国才真正意义上拥有了自主知识产权的机器视觉智能软件,甚至到目前为止也是唯一款应用于高校教育教学的成熟软件,同时维视图像高歌猛进、一鼓作气研发出了用于工业领域的机器视觉智能软件及工业智能相机,突破国产软件零的记录,彻底的开启了我国该领域的新篇章,在“ISFTP工业4.0-智能工厂实验室”设备中,维视图像已开创性的首次将机器视觉技术成功运用其中。

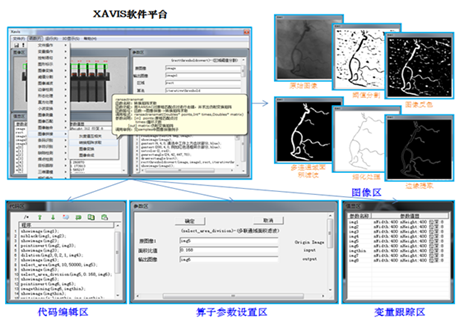

机器视觉组态软件V5.0软件界面

二、XAVIS机器视觉软件功能

XAVIS机器视觉组态软件已经过我公司近十年的实践完善,广泛应用于各大高校的机器视觉智能实验室建设,软件提供了文件操作、变量操作、控制语句、图形标示、图像变换、阈值分割、图像滤波、边缘检测、形态处理、直方处理、小波变换、图像测量、图像匹配、图像融合、图像拼接、条码识别、字符识别、缺陷检测、焊点检测、目标跟踪、三维建模和相机操作等280多个功能库函数。

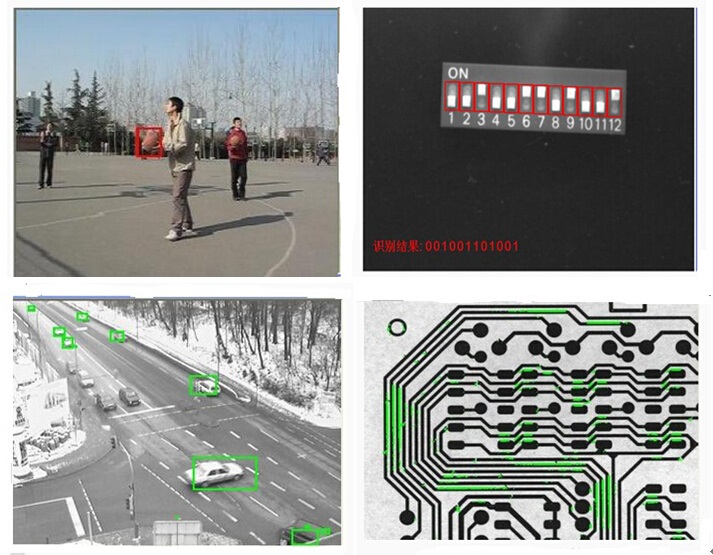

XAVIS机器视觉组态软件部分案例

XAVIS机器视觉组态软件除了提供图像处理相关多个库函数外,也可以利用其开放式架构和算法库已经提供的相关前沿性研究成果进行图像信息融合、机器学习、目标识别和跟踪、3D形状恢复等高级算法的研究和算法库的任意扩充。

三、XAVIS机器视觉组态软件特点

1.XAVIS机器视觉组态软件可实现快速组态编程和定制软件界面的组态生成,并集成在线查阅详细使用手册的帮助功能和软件例程学习功能,容易上手且编程效率高。

2.XAVIS机器视觉组态软件提供了“一键生成”功能,生成的文件夹可以脱离XAVIS机器视觉组态软件编辑环境,形成一个类似于定制软件并可单独使用的子软件系统。“一键生成”针对视觉系统鲁棒性不高的特点,对不同的应用场合快速搭建特定的软件系统,适用于不同的工业视觉检测系统和教学实验研究开发。

3.XAVIS机器视觉组态软件提供工件尺寸测量、零件圆弧半径、电子接插件群组、多边形等有形物体尺寸测量的大量编程应用案例,也提供了数字字符识别,条码识别,运动目标识别跟踪,多传感器信息图像融合检测,焊点划痕检测判定等工件产品缺陷判定的大量编程应用案例。

4.XAVIS机器视觉组态软件为机器视觉前沿性技术研究提供适合的创新平台,为图像信息融合、机器学习、目标识别和跟踪、3D形状恢复等机器视觉的研究热点提供了自身的算法库,并支持用户在此基础上进行更深入的学术研究和工业应用开发。

5.XAVIS机器视觉组态软件软件与高教出版社出版的《机器视觉检测技术及应用》著作和MV-VS1200机器视觉教学创新实验平台(获国家发明专利授权)产品配套使用,可为本科生、硕士生开设图像测量、视觉检测、图像处理、模式识别等课程实验,也可为博士生进行图像相关算法研究提供配套服务,已经在全国许多高校和科研单位取得良好效果。

用于VS1200教学创新平台的教材

四、XAVIS机器视觉组态软件软件用于创新教学科研的主要实验(部分)

1.弧线分离尺寸测量实验; 2.多齿插件尺寸测量实验;

3.多圆尺寸测量试验; 4.划痕与缺陷检测实验;

5.PCB焊点缺陷检测实验;多距离测量 6.不规则形状面积测量实验;

7.一维条码识别试验; 8.PDF417二维条码识别实验;

9.生产日期字符识别实验; 10.血管管径测量试验;多面积测量;

11.瓶盖缺陷检测判定试验; 12.电缆颜色分类检测试验;

13.电子器件模糊测量试验; 14.多零件分类机器学习试验;

15.运动物体跟踪试验;多线段测量 16.生物粒子识别测量试验;

17.多齿椭圆拟合半径测量试验; 18.多聚焦图像融合尺寸测量试验;

19.多光照图像增强融合试验; 20.3D重建测量实验
